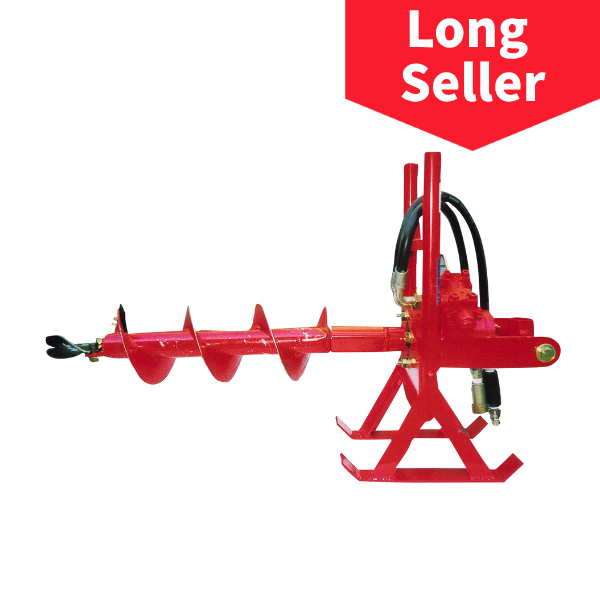

AY01H – Горизонтальна бурова установка для земляних робіт.
Потужна та точна підземна установка.
1. Гідравлічні характеристики з високим крутним моментом
Оснащений високомоментним гідравлічним двигуном, буровий агрегат AY01H забезпечує потужне та стабільне горизонтальне буріння навіть у складних ґрунтових умовах.
2. Бестраншейна прокладка для максимальної ефективності.
Прокладання підземних комунікацій без руйнування доріг чи споруд , що знижує витрати на відновлення та скорочує терміни будівництва.
Ідеально підходить для прокладання:
Газопроводи
Електропроводка
водопровідні лінії
каналізаційні труби
Дренажні канали
③ Плавний та стабільний рух вперед
Вбудована ковзна підстава забезпечує плавний і контрольований рух вперед для точного буріння.
④Просте управління – контроль однією людиною
Перемикання між прямим і зворотним обертанням здійснюється простим рухом рукоятки, що дозволяє безпечно та ефективно працювати одній людині .
Це знижує трудовитрати та підвищує загальну продуктивність.
⑤Всепогодна гідравлічна система
Водонепроникний гідравлічний привід дозволяє працювати навіть у дощову погоду, зводячи до мінімуму час простою та забезпечуючи дотримання термінів виконання проектів.
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція

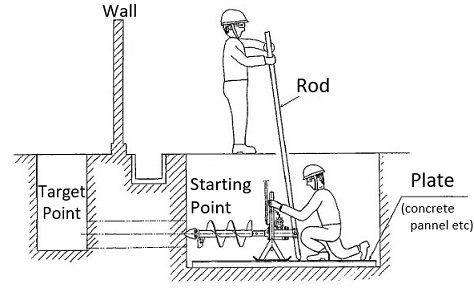

1. Для амортизації ударів при обертанні рекомендується підготувати важіль із залізної труби діаметром 20–35 мм та довжиною 2,5–3,5 м для підтримки роботи.
2. При горизонтальному бурінні слід викопувати робочу яму завширшки 700 мм і завдовжки 1400 мм.
Глибина має бути більше 300 мм від центру свердловини.
< НЕБЕЗПЕКА>
Переконайтеся, що вжито всіх запобіжних заходів для запобігання обвалу бурової стіни.
3. Необхідно зробити ще одну ямку з іншого боку бурової установки (вихідний отвір).
4. Щоб бурова установка плавно входила в ґрунт, покладіть на дно котловану плиту (облицювальну або бетонну).
5. Налаштуйте положення бурової установки, встановивши пластину в потрібне положення .
Після встановлення бурової установки зафіксуйте пластину у цьому положенні.
6. З’єднайте бурову установку та джерело живлення за допомогою подовжувальних шлангів.
7. Прикріпіть шнек та подовжувачі до бурової установки.
При використанні кріплення, що замикається, переконайтеся, що всі з’єднання надійно зафіксовані.
8. Вставте амортизатор (стрижень), людина на рівні землі триматиме стрижень для підтримки буріння.
9. Увімкніть джерело живлення.

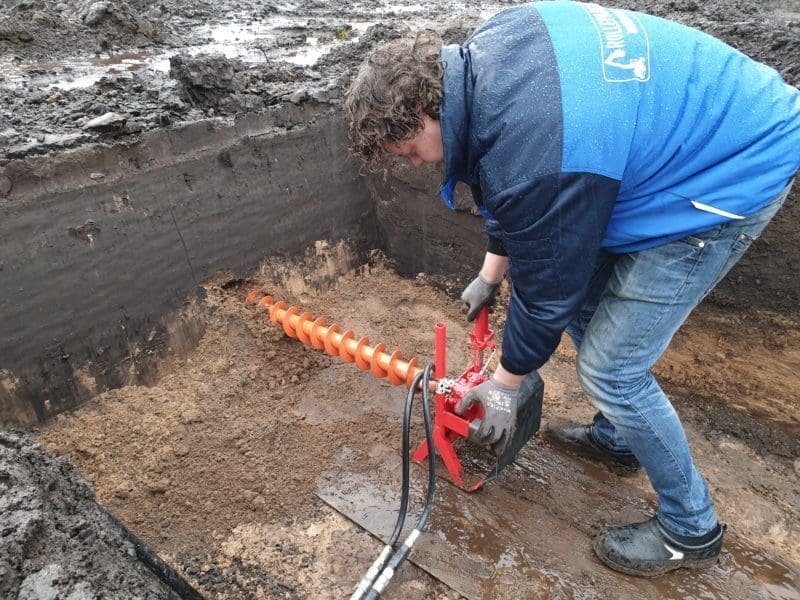

10. Міцно тримайтеся за ручки бурової установки. Вставте передню частину шнека, щоб визначити положення буріння.
Візьміться за важіль керування на довшій стороні ручок, шнек почне обертатися в нормальному напрямку.
Посуньте бурову установку до стіни.
<УВАГА>
НЕ тримайтеся за важіль керування, якщо шнек не закріплений у стіні.

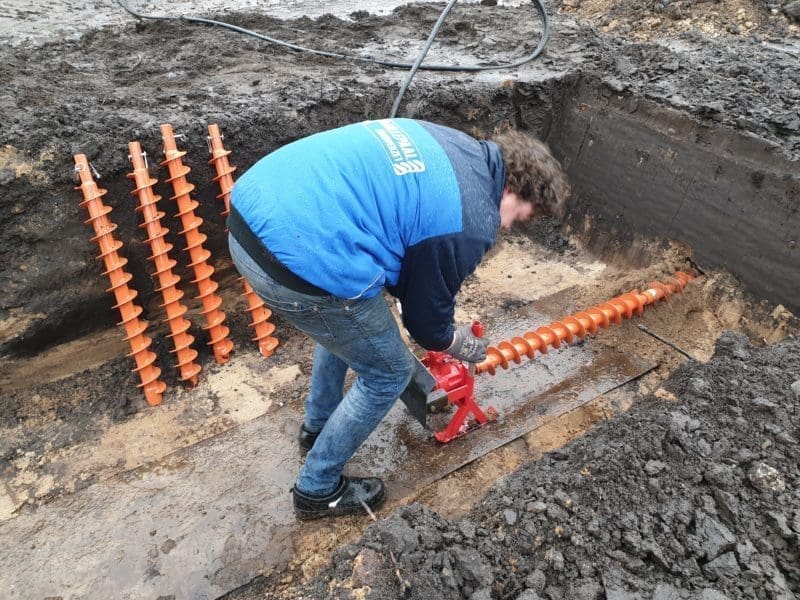

11. При бурінні прикріплюйте до шнека подовжувачі по одному за раз.
Кількість подовжувачів залежить від передбачуваної довжини буріння.
Якщо подовжувачі або шнек застрягли через перешкоди (камені тощо), витягніть шнеки або змусіть їх обертатися у зворотному напрямку, щоб витягнути перешкоди.
Якщо витягнути перешкоди не вдається , змініть положення або напрямок буріння або видаліть перешкоди перед початком буріння.

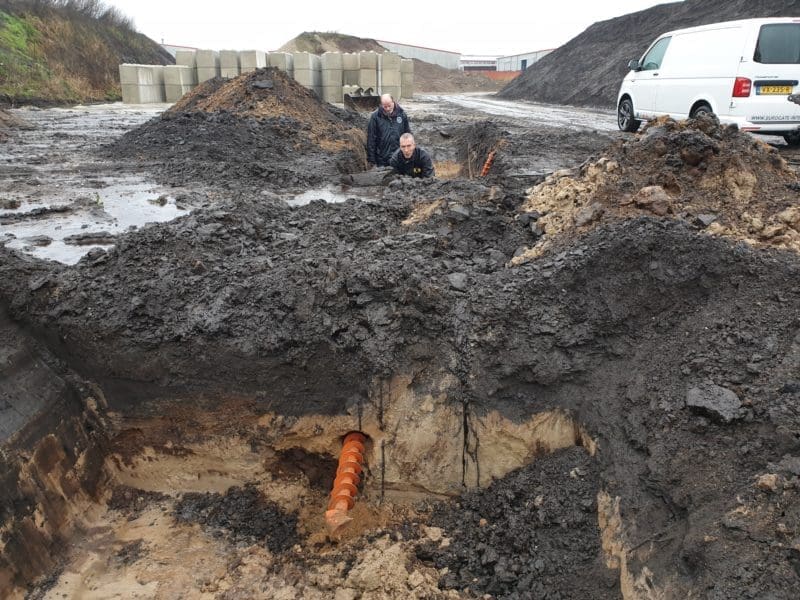

12. Коли шнек досягне бурової ями на іншій стороні, послабте важіль управління та припиніть буріння.
Витягніть шнек та подовжувачі, від’єднуючи подовжувачі по одному.
13. Після буріння вимкніть джерело живлення. Від’єднайте подовжувальні шланги.
І вийміть бурову установку із бурової ями.
З’єднайте муфти (штекер та гніздо), які використовуються для буріння ґрунту.
14. Очистіть від бруду бурову установку, шнек та подовжувачі.
Висушіть на повітрі та обробіть антикорозійним спреєм перед зберіганням.
Обслуговування

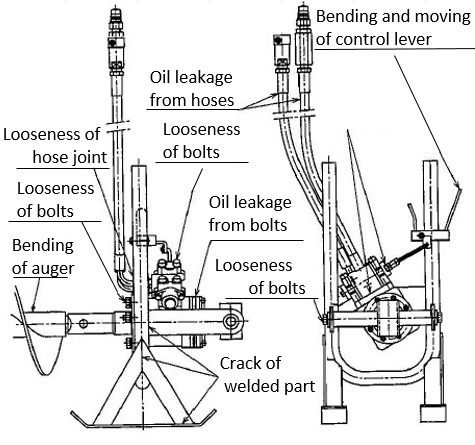

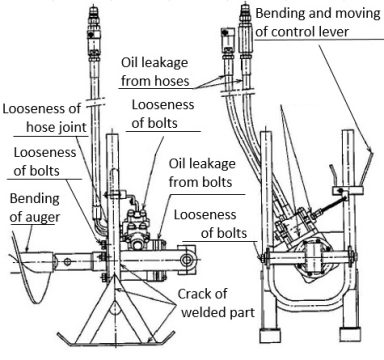

ПЕРЕВІРКИ
З питань ремонту та технічного обслуговування звертайтесь до дилерів Maruzen.
| Пункти перевірки | Контрзаходи |
| ① Ослаблені болти, гайки тощо. | Затягніть болти, гайки і т.д. |
| ② Вигнутий або жорсткий важіль управління | Відремонтуйте або замініть важіль керування. |
| ③ Витік масла з двигуна | Зверніться за ремонтом. |
| ④ Витік масла з важеля управління | Затягніть болти або зверніться до ремонтної служби. |
| ⑤ Витік масла зі шлангів | Замініть шланг |
| ⑥ Ослаблення з’єднань шлангів | Затягніть фітинг шланга |
| ⑦ Вигини шнека | Якщо деталь погнута, зверніться до ремонту. |
| ⑧ Тріщини на зварних швах ручок | Ремонт |
