KH800 предназначен для привода труб большого диаметра , таких как трубы ограждений или стальные трубы H-образного сечения. Он может использоваться с силовым агрегатом Maruzen UH070, а также с ВОМ экскаватора или крана, при этом наличие силового агрегата не требуется.
KH800 со специальным адаптером может работать с трубами различного диаметра до φ150 мм . Установка дополнительной заслонки облегчает работу и обеспечивает точность.
Дополнительные инструменты
ВИДЕОРОЛИКИ О ПРОДУКЦИИ
Инструкция
Всегда проверяйте и подтверждайте, что используемый источник питания соответствует техническим характеристикам данной сваебойной установки.
Подготовка
1. Проверьте и убедитесь, что инструмент подходит для забивки свай .
При необходимости замените инструмент.
Стандарт: внутренний диаметр 150 мм. Вариант: для столбов ограждения/небесно-стальных конструкций.

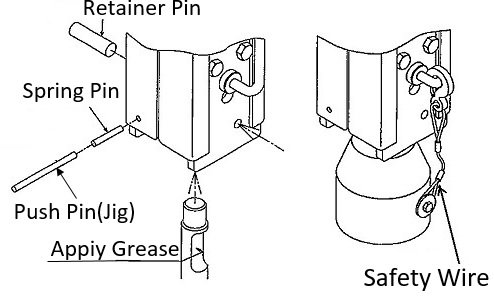

Всегда наносите 5 г смазки на хвостовик инструмента и смажьте его 4-5 раз с помощью шприца для смазки через отверстие в передней части, а также устанавливайте инструмент с помощью стопорного штифта и пружинного штифта перед использованием.
2. Подсоедините сваебойную установку к гидравлическому источнику питания и дистанционному управляющему клапану с помощью удлинительных шлангов, которые всегда должны находиться со стороны машины.
При этом дистанционный клапан должен быть в положении «ВЫКЛ».

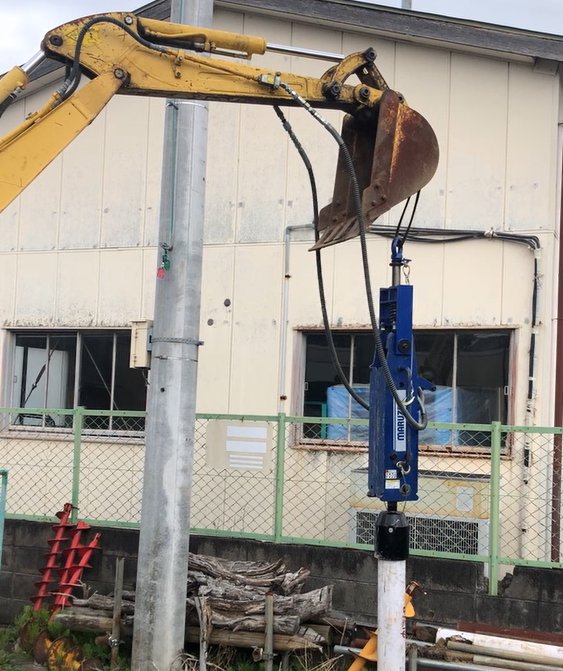

3. Используйте проволоку для подъема сваебойной установки (см. рис.).
4. Установите сваю вертикально в том месте, куда вы собираетесь её забить.
Поставьте сваебойную машину на вершину сваи. Будьте осторожны, чтобы сваебойная машина не упала.
Операция
5. Включите источник питания.
6. Медленно ослабьте подъемный трос.
7. Поверните рычаг дистанционного клапана в положение «ВКЛ», и сваебойная установка начнет работу.
Убедитесь, что свая остается вертикальной и не наклоняется.
8. После забивки сваи на необходимую глубину остановите сваебойную установку, повернув рычаг дистанционного клапана в положение ВЫКЛ.
После операции
9. После завершения работы отключите источник питания.
10. Отключите источник питания и отсоедините соединительные шланги и регулирующий клапан.
11. Очистите каждый компонент и часть сваебойной машины.
Осблуживание
1. Ежедневный осмотр
(1) Проверьте, нет ли утечек масла или загрязнений на корпусе и шлангах сваебойной машины.
(2) Проверьте, нет ли на крючке трещин или повреждений.
(3) Проверьте, нет ли ослабленных гаек на крышке стойки.
(4) Проверьте, плавно ли перемещается дистанционный клапан.
2. Периодическая проверка
Уточните у своего дилера информацию о периодических проверках.
| Пункты проверки | Часы работы |
| Накопитель, заряженный азотом | 250 часов или 1 год |
| Замените все уплотнительные кольца. | 3 года |
| Смажьте переднюю крышку. | 50 часов или 6 месяцев |
| Замена диафрагмы аккумулятора | 500 часов или 2 года |
| Замените уплотнительное кольцо в дистанционном клапане. | |
| Изменить упаковку чашки U |
* Давление газа, подаваемого в аккумулятор, составляет 3,9 МПа.
