- Для прямолінійного та швидкого забивання паль шляхом кріплення до KH800.
- Легко монтується та знімається з важкої техніки KH800.
Для обох варіантів потрібне лише встановлення штифтового кронштейна, без будь-яких модифікацій важкої техніки. - Ідеально підходить для двотаврових профілів та захисних труб.
Завдяки використанню напрямної для бурової установки, двотаврові профілі та захисні труби можна забивати без нахилу. - Може кріпитися як до гідравлічних екскаваторів, так і кранів.
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція
Перед початком
- Існує різниця між термінами «екскаватор» та «кран».
- Для екскаватора
Зберіть кронштейн (див. сторінку 19).
Затягніть гвинт (42) та шайбу (43) до кронштейна (41).
Момент затягування: 170 Н·м
Встановіть напрямну бурової установки у плаваюче положення щодо землі, оскільки вага гідравлічного екскаватора може зменшити розгойдування напрямної бурової установки під час забиття після буріння.
- Для крана
Встановіть анкер. (Див. сторінку 19)
Затягніть гвинт (39) та шайбу (2) до анкера (40).
Момент затягування: 65 Н·м
Для зменшення тряски під час забивання якоря в ґрунт за допомогою крана, спрямовуйте стрілу бурової установки на опускання якоря в ґрунт.
*При настроюванні забивного пристрою KH800 на напрямну бурової установки KHL800 працюйте удвох і покладіть забивний пристрій і направляючу бурової установки на землю, щоб запобігти падінню.
Операція
- Встановіть напрямну бурової установки там, де потрібно забити стовп.
Щоб запобігти падінню, обов’язково тримайтеся за кран удвох.
Перед використанням обов’язково перевірте гачок для підвішування на крані.
- Для підйому стовпа на потрібну висоту використовуйте ручну лебідку.
- Після встановлення стовпа, задійте ручну лебідку, щоб витягнути трос, та утримуйте його у секції автоматичної подачі.
Перевірте стан за допомогою калібрувального болта. (Див. сторінку 13)
- Виконуйте інструкції з експлуатації KH800.
- Дріт подається з автоматичного пристрою подачі залежно від кількості стовпів, які необхідно забити.
*За винятком оператора лебідки, переконайтеся, що поряд з місцем керування лебідкою немає інших робітників.
- Після операції
- Після завершення експлуатації припиніть використання KH800, дотримуючись інструкцій у посібнику.
- Лідер бурової установки Clean.
- Керівник бурової установки для зберігання із укладанням вантажу.
*Будьте обережні, щоб не упустити напрямну бурової установки при укладанні установки на землю за допомогою крана або екскаватора.
*Обов’язково знімайте KH800 з повідка вдвох, щоб запобігти падінню.
Обслуговування
ОБСЛУГОВУВАННЯ
У разі довгострокового дефіциту зробіть наступні кроки.
- Нанесіть мастило на ковзну частину повідця оснастки.
- Протріть поверхню повідця промасленою тканиною. Накрийте та зберігайте в сухому місці.

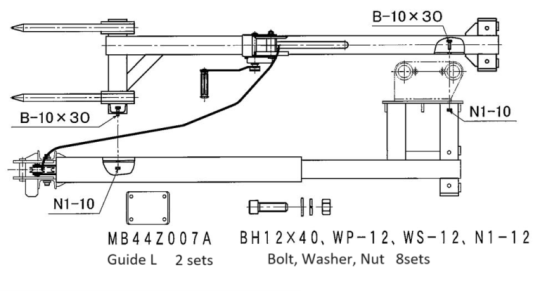

- Лідер оснащення можна зберігати у двох частинах. Лідер A (26) та лідер B (8) можна розділити, знявши напрямну L (28), яка їх скріплює. Розділені лідери A і B слід скласти, як показано на малюнку, та закріпити їх болтами (B-10 x 30, 4 шт.).
- Перевірте, чи плавно рухається дистанційний клапан.
