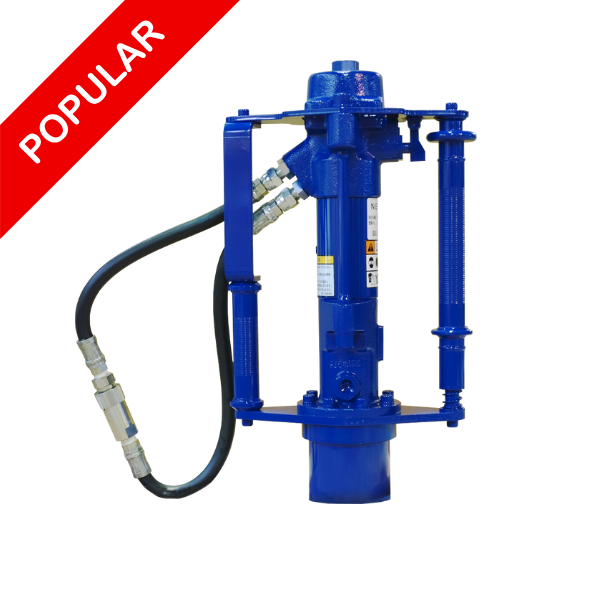

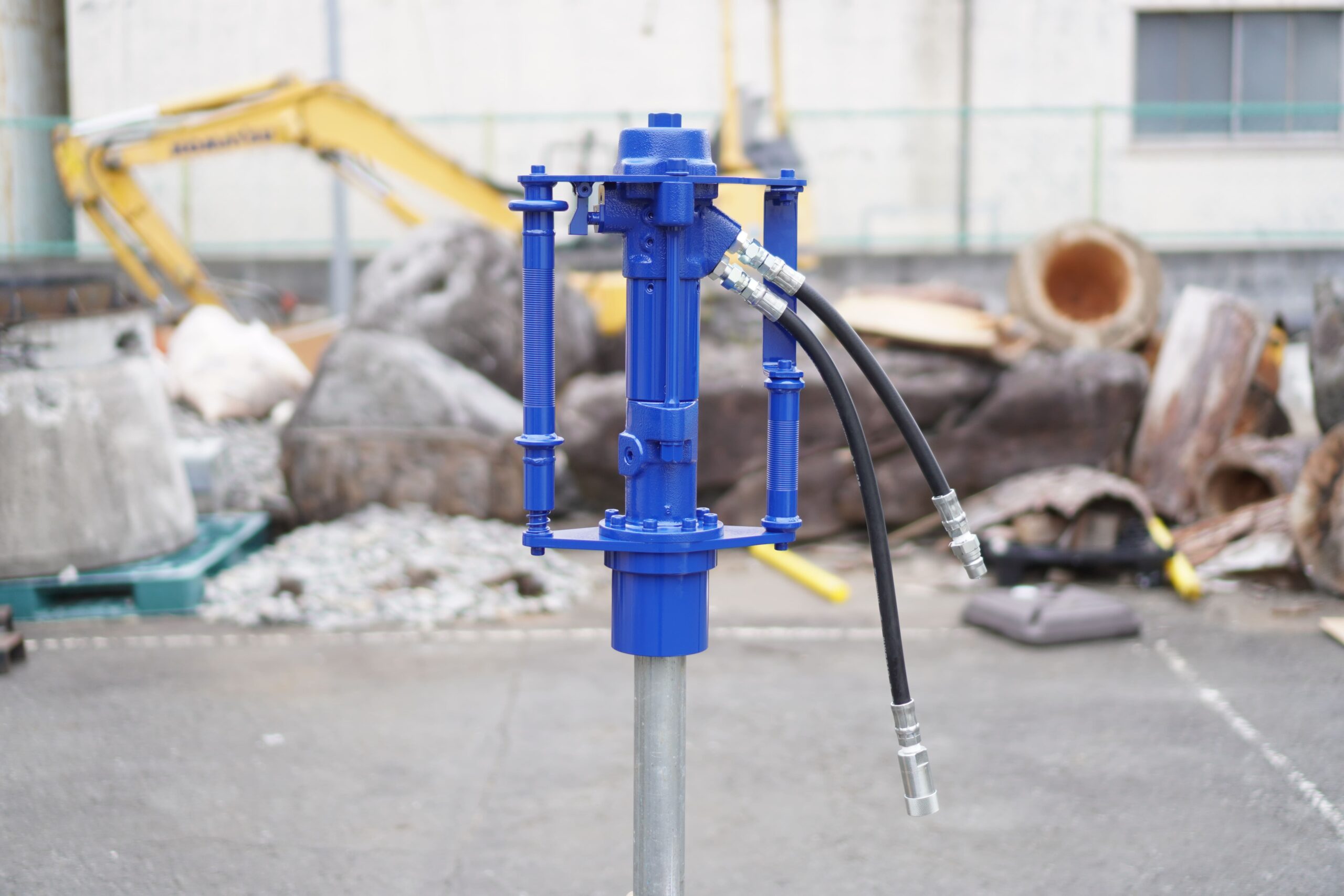

Модель KH193 розроблена для зниження навантаження на оператора, який забиває трубу в ґрунт молотком. Керування дуже просте: встановіть KH192 на трубу і потягніть важіль рукоятки вниз. Керувати ним може лише один оператор.

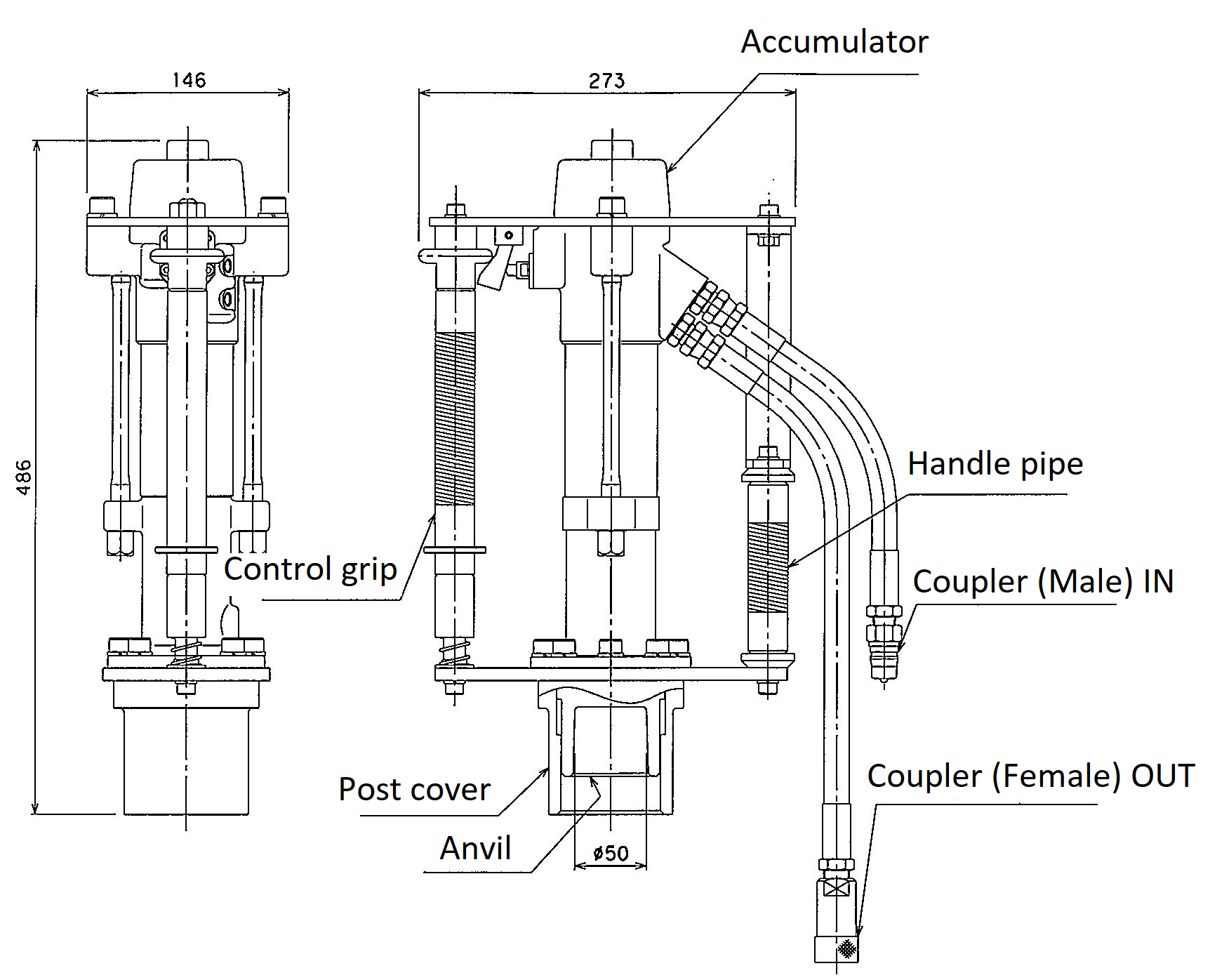

Всередині інструменту є спеціальний адаптер для труб діаметром φ48 мм, який запобігає таким ризикам, як застрявання труби через її деформацію або потрапляння піску в машину.
KH193 – один з товарів, що найбільше продаються в Японії, що користується величезною популярністю з моменту свого випуску.

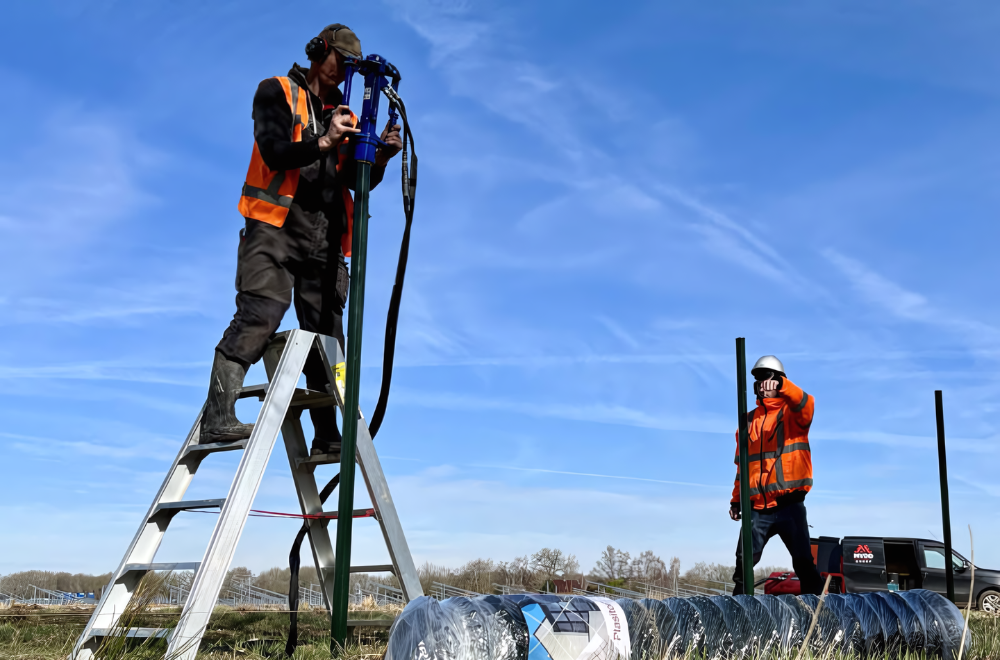

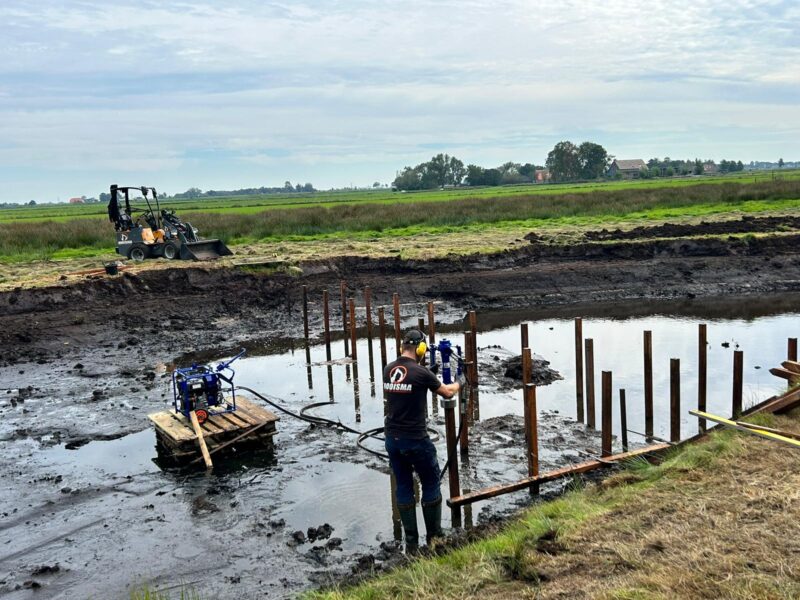

Це використовується для встановлення паркану навколо будівельного майданчика та для забивання стовпів у саду або при вирощуванні орхідей.
Модель сертифікована за стандартом CE.
Інструкція
Перед початком роботи переконайтеся, що цей забивний механізм підключений до відповідного джерела живлення.
Підготовка
1. Підключіть забивний пристрій для стовпів до гідравлічного джерела живлення за допомогою подовжувальних шлангів.
2. Прикріплення підйомних тросів діаметром 4 мм (або більше) до верхньої пластини для підйому свавійної установки. (Див. ілюстрацію праворуч)
3. Встановіть палю чи стовп, який ви збираєтесь забити, вертикально у землю.
Встановіть напрямну для палі на вершині палі або стовпа, який ви збираєтесь забити.
Операція
4. Запустіть блок живлення або інше джерело живлення.
5. Для початку роботи злегка послабте підйомні троси.
6. Двома руками тримайтеся за рукоятку та допоміжний важіль.
Для початку роботи натисніть на своєбійну машину та допоміжний важіль.
7. Відпустіть ручку керування, коли маєте намір зупинити машину.
Після операції
8. Зупиніть блок живлення або джерело живлення.
9. Зніміть подовжувальні шланги.
10. Щоб запобігти потраплянню пилу та бруду в подовжувальні шланги, з’єднайте обидві сторони муфт на подовжувальному шлангу.
11. Очистіть та видаліть бруд та пил з поверхні пабійної машини.
Обслуговування
1. Щоденна перевірка
(1) Переконайтеся у відсутності витоку олії зі шлангів або основного корпусу.
(2) Переконайтеся, що на верхній пластині немає пошкоджень, тріщин або дефектів.
(3) Переконайтеся, що гайки на напрямній палі надійно затягнуті.
2. Періодична перевірка
Для подальшого обслуговування зверніться до найближчих дилерів Maruzen.
| Пункти перевірки | Годинник роботи |
| Накопичувач, заряджений азотом | Кожні 250 годин або 1 рік |
| Заміна діафрагми акумулятора | Кожні 500 годин або 2 роки |
| Замініть кільце ущільнювача в корпусі клапана. | Кожні 500 годин або 2 роки |
| Змінити упаковку чашки U | Кожні 500 годин або 2 роки |
| Замініть усі кільця ущільнювача. | Кожні 3 роки |
| Змащення на передній кришці | Кожні 50 годин або 6 місяців |
* Тиск азоту, що закачується в акумулятор, становить 4 МПа.
