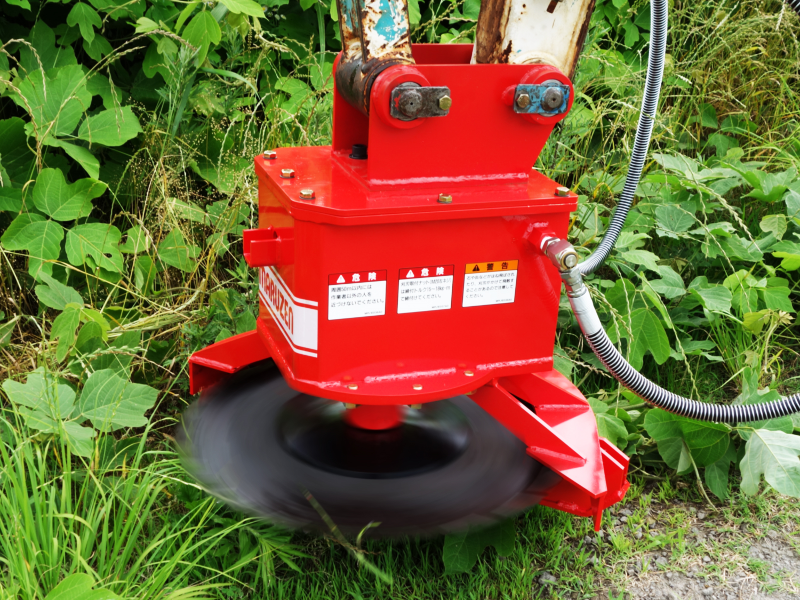

Ідеально підходить для зрізання високої трави або бамбука завдяки круглому лезу.
Легко збирати скошену траву.
• Стандартний ніж із 40 зубами, а також 3 інших типи доступні як опція.

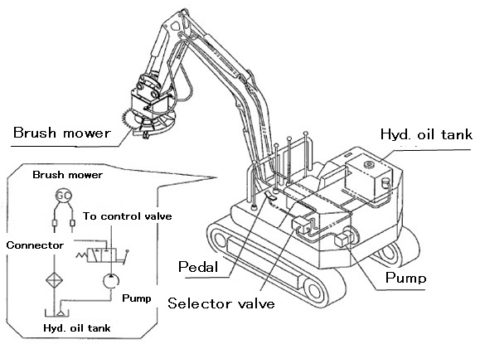

[Гідравлічні трубопроводи]
Трубопроводи різняться залежно від моделі та типу екскаватора.
Для вибору обладнання та трубопроводів зверніться до наведеної нижче базової схеми.
Інструкція
Вкладення

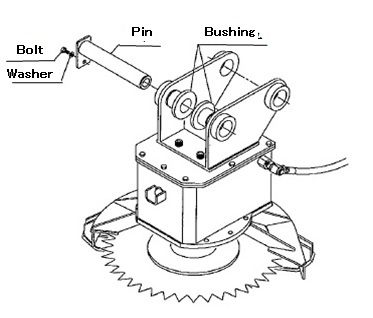

(1) Приєднання газонокосарки до екскаватора
1. Від’єднайте ковш екскаватора та встановіть кінці стріли всередину кронштейна газонокосарки.
2. Прикріпіть газонокосарку до тяг ковша важеля за допомогою 2 штифтів.
3. Підключіть шланги газонокосарки до труб контуру ковша або контуру ВВМ, якщо такий є.
* Підключіть шланги газонокосарки таким чином, щоб верхній шланг був підключений до шлангу високого тиску, а нижній – до зворотного шлангу.

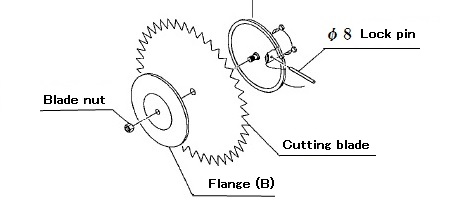

(2) Кріплення леза
1. Вставте стрижень діаметром 8 мм або викрутку з плюсовим наконечником в отвір підшипника, щоб зупинити обертання пилки.
2. Встановіть пильний диск між фланцем (A) та фланцем (B) та закріпіть його гайкою.
* Момент затяжки: 150-180 Н/м
3. Вийміть стрижень діаметром 8 мм.
Обслуговування
1. ЩОДЕННІ ПЕРЕВІРКИ
Перед початком експлуатації завжди перевіряйте наступне та переконайтеся у відсутності пошкоджень чи несправностей.
| Пункти перевірки | Контрзаходи |
| 1. Ослаблення болтів кронштейну штифта. | Після ослаблення знежиріть болти і затягніть їх з моментом затягування 196 Н/м, використовуючи фіксатор різьблення № 1342. |
| 2. Нещільне прилягання шлангів | Після ослаблення затягніть назад. |
| 3. Ослаблення болтів кріплення кришки леза. | Після ослаблення затягніть назад. |
| 4. Витік олії зсередини машини. | Ремонт обладнання у нашому сервісному центрі. |
| 5. Перевірте обертання, не встановлюючи лезо. | Якщо обертання відбувається не в центрі і механізм хитається, відремонтуйте машину. |
(1) Перевірте об’єм та забруднення гідравлічного масла в баку.
Забруднення гідравлічного масла може призвести до пошкодження двигуна та розподільника потоку GC600.
Замініть масло, коли воно забрудниться.
(2) Під час зберігання GC600 зніміть його з екскаватора та нанесіть антикорозійну олію.
Шланги слід зберігати у сполученому з муфтами стані.
(3) Гайку (повертається проти годинникової стрілки) для встановлення леза слід замінювати максимум після 5 використань.
Не використовуйте гайку понад 5 разів. Також не використовуйте гайку, окрім оригінальної.
Недотримання цього правила може призвести до серйозних травм.
(4) Переконайтеся, що гайка леза затягується.
Момент затягування: 150-180 Н/м.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Зверніться до дилера Maruzen за інформацією про періодичні перевірки.
| Пункти перевірки | Цикл перевірки |
| Заміна маслопроводу та кільця ущільнювача. | Менш 3 років |
| Попередня установка ущільнень гідравлічного двигуна та кільця ущільнювача. | Менш 3 років |
| Заміна кільця ущільнювача для роздільника потоку | Менш 3 років |
| Заміна кільця ущільнювача для адаптерів | Менш 3 років |
