ТИП ЛЕЗВИЙ
Инструкция
ВЛОЖЕНИЕ

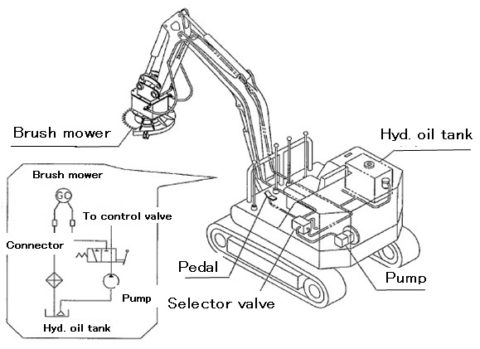

(1) Присоединение газонокосилки к экскаватору
1. Отсоедините ковш экскаватора и установите концы стрелы внутрь кронштейна газонокосилки.

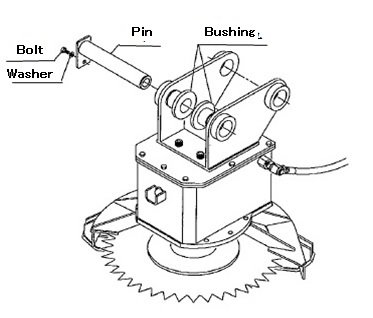

2. Прикрепите газонокосилку к тягам ковша рычага с помощью 2 штифтов.
3. Подсоедините шланги газонокосилки к трубам контура ковша или контура ВОМ, если таковой имеется.
* Подсоедините шланги газонокосилки таким образом, чтобы верхний шланг был подключен к шлангу высокого давления, а нижний — к обратному шлангу.

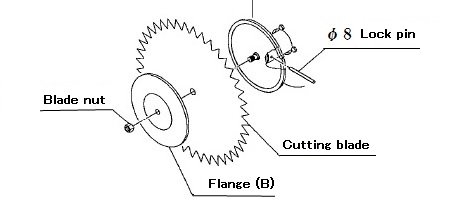

(2) Крепление лезвия
1. Вставьте стержень диаметром 8 мм или отвертку с плюсовым наконечником в отверстие подшипника, чтобы остановить вращение вала пилы.
2. Установите пильный диск между фланцем (A) и фланцем (B) и закрепите его гайкой.
* Момент затяжки: 150-180 Н/м
3. Извлеките стержень диаметром 8 мм.
Обслуживание
1. ЕЖЕДНЕВНЫЕ ПРОВЕРКИ
Перед началом эксплуатации всегда проверяйте следующее и убедитесь в отсутствии повреждений или неисправностей.
| Пункты проверки | Контрмеры |
| 1. Ослабление болтов кронштейна штифта. | После ослабления обезжирьте болты и затяните их с моментом затяжки 196 Н/м, используя фиксатор резьбы № 1342. |
| 2. Неплотное прилегание шлангов | После ослабления затяните обратно. |
| 3. Ослабление болтов крепления крышки лезвия. | После ослабления затяните обратно. |
| 4. Утечка масла изнутри машины. | Ремонт оборудования в нашем сервисном центре. |
| 5. Проверьте вращение, не устанавливая лезвие. | Если вращение происходит не в центре и механизм качается, отремонтируйте машину. |
(1) Проверьте объем и загрязнение гидравлического масла в баке.
Загрязнение гидравлического масла может привести к повреждению двигателя и распределителя потока GC600.
Замените масло, когда оно загрязнится.
(2) При хранении GC600 снимите его с экскаватора и нанесите антикоррозийное масло.
Шланги следует хранить в соединенном с муфтами состоянии.
(3) Гайку (поворачиваемую против часовой стрелки) для установки лезвия следует заменять максимум после 5 использований.
Не используйте гайку более 5 раз. Также не используйте гайку, кроме оригинальной.
Несоблюдение этого правила может привести к серьезным травмам.
(4) Убедитесь в моменте затяжки гайки лезвия.
Момент затяжки: 150-180 Н/м.
2. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
Обратитесь к дилеру Maruzen за информацией о периодических проверках.
| Пункты проверки | Цикл проверки |
| Замена маслопровода и уплотнительного кольца. | Менее 3 лет |
| Предварительная установка уплотнений гидравлического двигателя и уплотнительного кольца. | Менее 3 лет |
| Замена уплотнительного кольца для разделителя потока | Менее 3 лет |
| Замена уплотнительного кольца для адаптеров | Менее 3 лет |
