KH800 призначений для приводу труб великого діаметру , таких як труби огорож або сталеві труби H-подібного перерізу. Він може використовуватися з силовим агрегатом Maruzen UH070, а також із ВОМ екскаватора або крана, при цьому наявність силового агрегату не потрібна.
KH800 зі спеціальним адаптером може працювати з трубами різного діаметра до ? 150 мм . Встановлення додаткової заслінки полегшує роботу та забезпечує точність.
Додаткові інструменти
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція
Завжди перевіряйте та підтверджуйте, що джерело живлення, що використовується, відповідає технічним характеристикам даної палябійної установки.
Підготовка
1. Перевірте та переконайтеся, що інструмент підходить для забивання паль .
За потреби замініть інструмент.
Стандарт: внутрішній діаметр 150 мм. Варіант: для стовпів огорожі/небесно-залізних конструкцій.
Завжди наносите 5 г мастила на хвостовик інструменту і змастіть його 4-5 разів за допомогою шприца для змащення через отвір у передній частині, а також встановлюйте інструмент за допомогою стопорного штифта та пружинного штифта перед використанням.

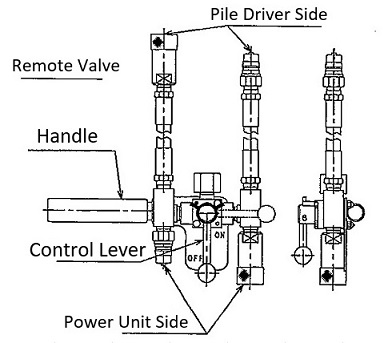

2. Підключіть бойлер до гідравлічного джерела живлення та дистанційного керуючого клапана за допомогою подовжувальних шлангів, які завжди повинні знаходитися з боку машини.
При цьому дистанційний клапан повинен бути у положенні «ВИМК».
3. Використовуйте дріт для підйому своєбійної установки (див. мал.).
4. Встановіть палю вертикально там, куди ви збираєтеся її забити.
Поставте своєбійну машину на вершину палі. Будьте обережні, щоб свабійна машина не впала.
Операція
5. Увімкніть джерело живлення.
6. Повільно ослабте підйомний трос.
7. Поверніть важіль дистанційного клапана в положення «ВКЛ», і своєбійна установка розпочне роботу.
Переконайтеся, що паля залишається вертикальною та не нахиляється.
8. Після забивання палі на необхідну глибину зупиніть своєбійну установку, повернувши важіль дистанційного клапана в положення ВИМК.
Після операції
9. Після завершення роботи вимкніть джерело живлення.
10. Вимкніть джерело живлення та від’єднайте з’єднувальні шланги та регулювальний клапан.
11. Очистіть кожний компонент і частину палубної машини.
Обслуговування
1. Щоденний огляд
(1) Перевірте, чи немає витоків олії чи забруднень на корпусі та шлангах палябійної машини.
(2) Перевірте, чи немає на гачку тріщин або пошкоджень.
(3) Перевірте, чи на кришці стійки немає ослаблених гайок.
(4) Перевірте, чи плавно рухається дистанційний клапан.
2. Періодична перевірка
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункти перевірки | Годинник роботи |
| Накопичувач, заряджений азотом | 250 годин або 1 рік |
| Замініть усі кільця ущільнювача. | 3 роки |
| Змастіть передню кришку. | 50 годин або 6 місяців |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Замініть кільце ущільнювача в дистанційному клапані. | |
| Змінити упаковку чашки U |
* Тиск газу, що подається в акумулятор, становить 3,9 МПа.
