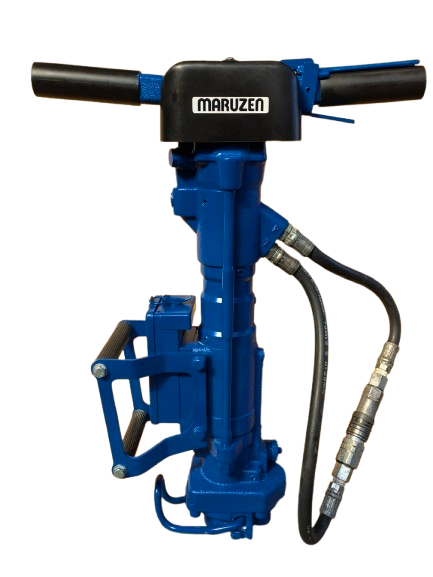

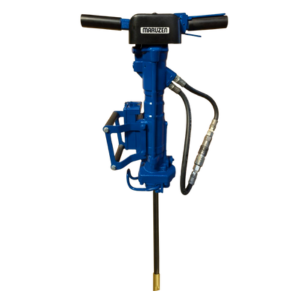

Бурова установка DH206 – потужніша, зручніша.
Модель DH206 володіє оптимальним балансом продуктивності буріння та покращеної функціональності.

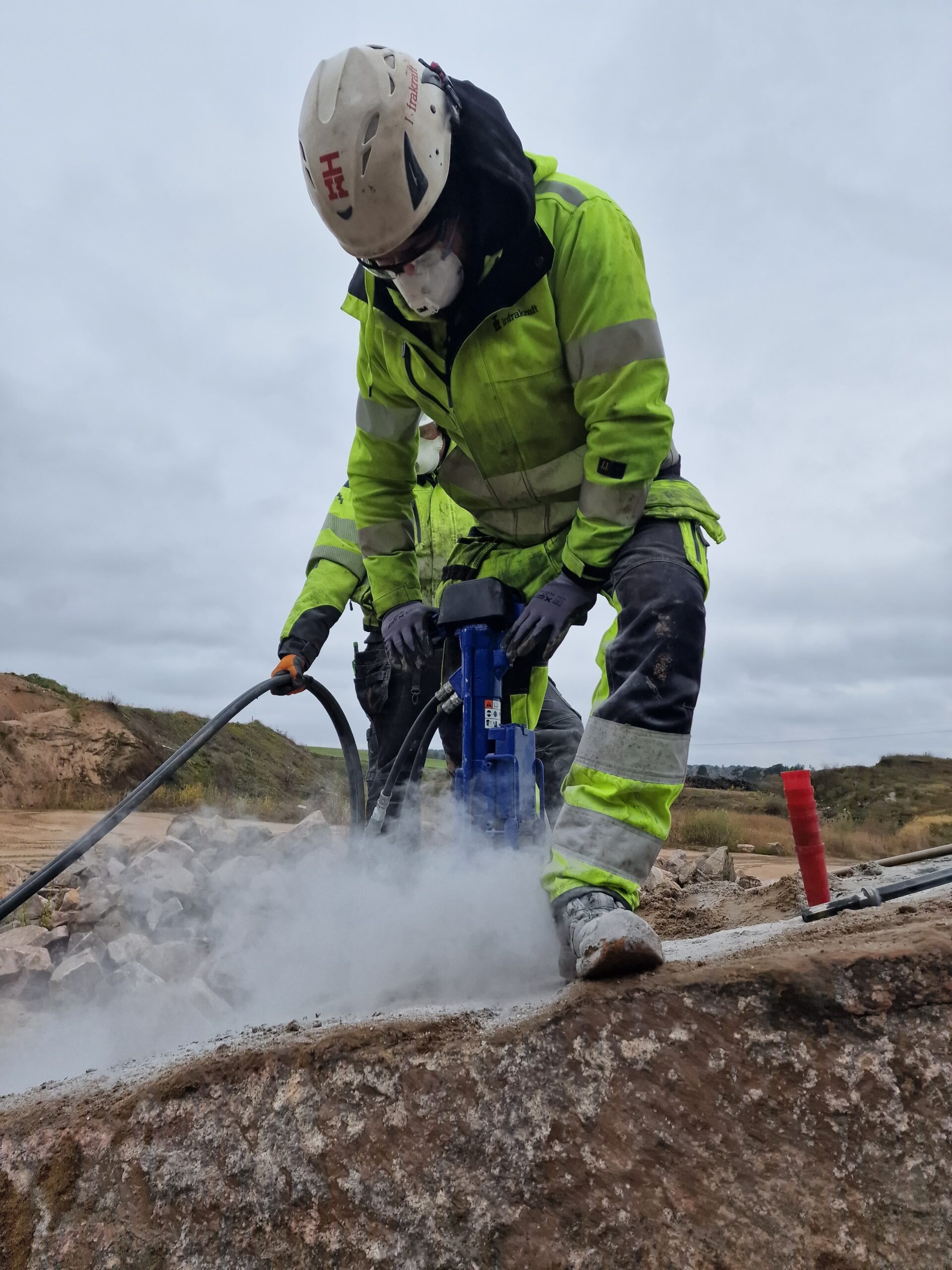

На відміну від традиційних бурових установок, для роботи яких потрібний великий повітряний компресор, який складно транспортувати та експлуатувати в умовах будівельного майданчика, DH206 генерує повітря самостійно за допомогою вбудованого компресора.
У порівнянні з моделлю DH205, модель DH206 забезпечує більш ефективне продування повітрям і підвищену потужність для підвищення ефективності буріння.

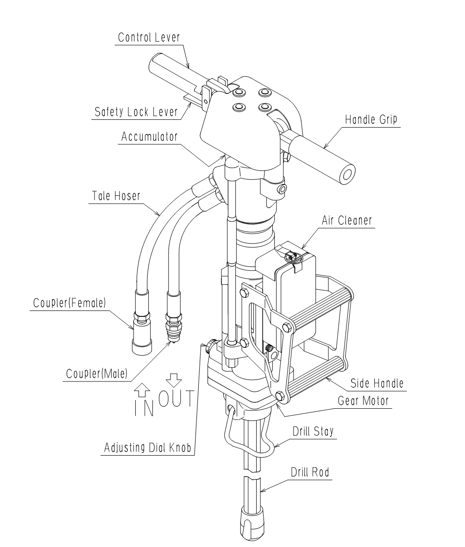

Бічна рукоятка полегшує звернення та забезпечує кращий контроль під час роботи.
Модель DH206 має 4 різні режими, що дозволяють оператору регулювати налаштування залежно від твердості породи.
Як і DH205 модель DH206 також має режим без обертання, який допомагає вирівняти точку свердління перед початком роботи.
Модель DH206 має сертифікат CE та оснащена антивібраційною рукояткою та важелем запобіжного замку, що забезпечує більш безпечне та комфортне використання.
Як джерело живлення використовуйте UH130.
･Регульований потік масла в трьох режимах.
Виберіть один з варіантів: 20 л/хв, 25 л/хв або 30 л/хв.
( Перевірте технічні характеристики UH130 )
[ ЗОВНІШНЯ ПОДАЧА ПОВІТРЯ]

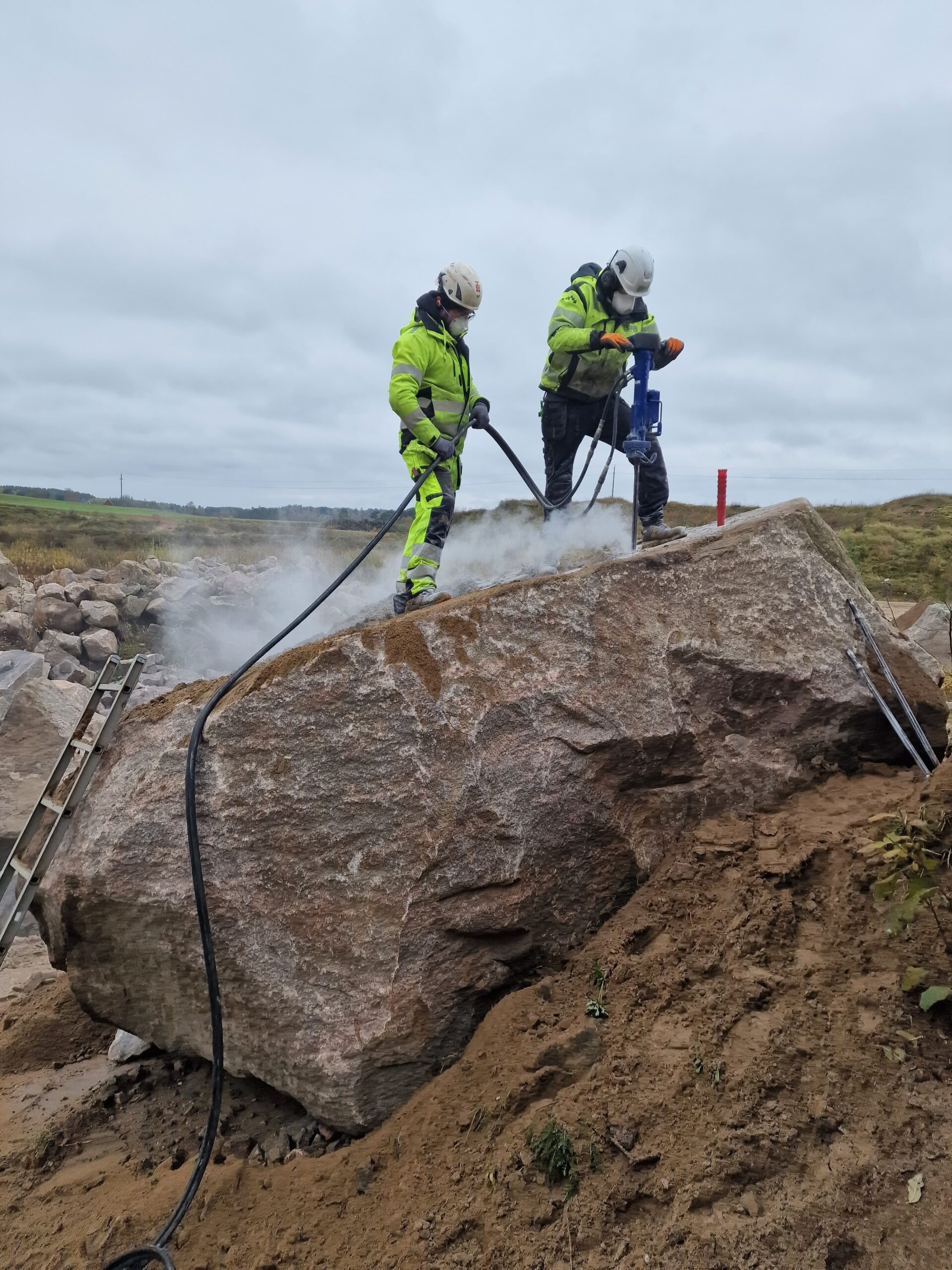

1. При бурінні на більшій глибині (1,5-3,0 м) ефективніша подача повітря із зовнішнього джерела (повітряного компресора).
( 1) Рекомендовані характеристики джерела повітря (повітряного компресора)
| Витрата повітря | 0,57 м²/хв |
| Тиск повітря | 0,5 МПа * 1 |
* 1: При підвищеному тиску повітря в джерелі повітря (компресорі) використовуйте регулятор та відрегулюйте тиск повітря.
Будьте обережні, щоб через повітропровід у машину не потрапляв мікроскопічний пил, пісок або волога.
В іншому випадку машина може вийти з ладу.
Для подачі чистого та сухого повітря в машину рекомендується встановити очищувач повітря.
(2) Як підключитися до зовнішнього джерела повітря:
Зніміть вилку (47) та підключіть повітряний шланг (ID Φ 8,5). Шланг для підключення повітряного шлангу має різьблення PT1/4.
Инструкция
Переконайтеся, що тиск і витрата масла джерела живлення відповідають наведеним вище параметрам.
1. Перед початком
(1) Відкрийте фіксатор свердла та вставте свердлильний стрижень.
Переконайтеся, що свердлильний стрижень не надто зношений і не перевищує допустимий термін служби.
ПРИМІТКА: Переконайтеся, що джерело живлення та дриль вимкнено при вставці свердлильного стержня, щоб запобігти несподіваному увімкненню.
ПРИМІТКА: Використовуйте свердлильний стрижень із шестигранним хвостовиком розміром 7/8” x 4-1/4” (22×108 мм). Не використовуйте інші розміри. Переконайтеся, що отвори свердлувального стрижня та свердла не забиті.
(2) Закрийте фіксатор дриля. Переконайтеся, що стрижень (або інший інструмент) надійно зафіксовано.
(3) Переконайтеся, що на з’єднувальних муфтах немає пилу, бруду або інших сторонніх речовин при приєднанні подовжувального шлангу та джерела живлення. (Зафіксуйте з’єднувальні муфти після підключення.)
(4) Запустіть джерело живлення і дайте гідравлічному маслу надійти в бурову установку.
2. Операція
(1) Буріння
① Прикладіть край бурової штанги до місця буріння, злегка натисніть на бурову установку, візьміться за важіль управління і почніть буріння.
Напрямок обертання – за годинниковою стрілкою, якщо дивитися зверху на установку. (При обертанні проти годинникової стрілки переконайтеся у правильності підключення шлангів.)

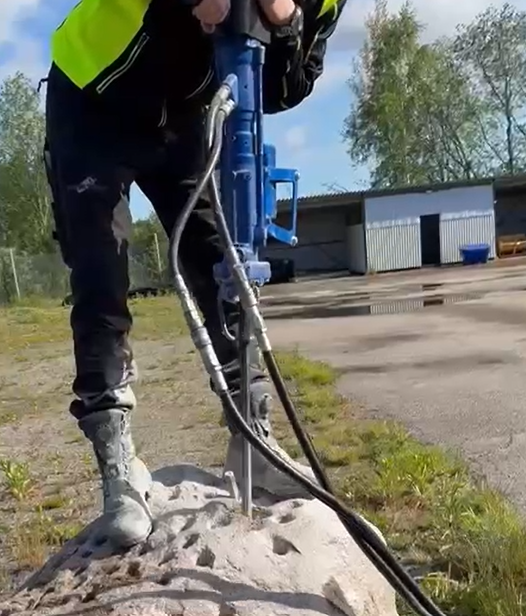

② Щоб запобігти трясці бурової штанги під час роботи, притисніть кінець штанги до однієї з ніг і бурите доти, доки бурова штанга не працюватиме стабільно.

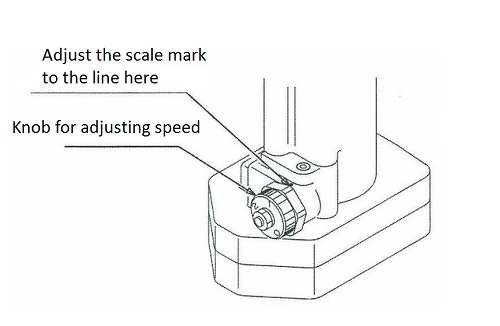

③ Відрегулюйте швидкість обертання в залежності від типу породи.
| РЕЖИМ | Обертання за хвилину | Застосування |
| 1 | 240 об/хв | Хард-рок |
| 2 | 350 об/хв | Середній та хард-рок |
| 3 | 675 об/хв | Софт-рок |
* Вказана вище кількість обертів за хвилину є приблизним стандартом. Будь ласка, вибирайте режим залежно від ситуації.
(2) Крадіжка зі зломом
① Використовуйте рифлений наконечник для виходу повітря.
② Відкрийте фіксатор свердла та вставте наконечник.
③ Закрийте стійку бурової установки. Переконайтесь , що наконечник бурової головки надійно зафіксовано.
④ Встановіть ручку у положення «0».
3. Після операції
(1) Після завершення операції вимкніть джерело живлення.
(2) Від’єднайте з’єднувальні шланги.
(3) Переконайтеся, що всі з’єднувачі на стандартних шлангах (приєднаних до бурової установки) та з’єднувальних шлангах з’єднані один з одним, щоб запобігти попаданню бруду тощо.
(4) Відкрийте фіксатор свердла та витягніть наконечник свердла або інструмент.
(5) Очистіть бурову установку від усього бруду, мулу тощо.
Обслуживание
1. ПРОЦЕДУРИ ДОВГОРОДНОГО ЗБЕРІГАННЯ
- Підключіть бурову установку до гідравлічного джерела живлення.
Вставте шток діаметром 17-25 мм і довжиною не менше 150 мм в отвір для встановлення інструменту і штовхніть поршень до верхнього граничного положення.
- Нанесіть інгібітор корозії на поршень через отвір для введення інструменту.
- Як показано на схемі нижче, зніміть корпус повітряного фільтра та вийміть внутрішню губку.
Нанесіть інгібітор корозії на отвір у корпусі фільтра та працюйте буровою установкою в цьому стані приблизно 1 хвилину.
Після завершення роботи поверніть губку та кришку фільтра на вихідні місця. Увага: Невиконання кроків (1), (2) і (3) може призвести до утворення внутрішньої іржі, що може спричинити витік олії або заклинювання. - Очистіть очищувач повітря. (Див. сторінку 13.)
- Для очищення протріть весь буровий інструмент вологою тканиною, змоченою олією.
Накрийте кришкою буровий інструмент і зберігайте його в сухому, захищеному від вологи місці.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункт перевірки | Цикл перевірки |
| Заряд азоту в акумуляторі | 300 годин або 1 рік |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Заміна кільця ущільнювача | |
| Заміна наповнювача U-подібної чашки | |
| Заміна поршневого кільця компресора |
* Тиск азоту в акумуляторі: 3,9 МПа (40 кгс/ м² )
