Бурова установка DH204: Міцна конструкція, надійне буріння, безперервна робота.
1. Міцна конструкція.
Перевірена на найсуворіших будівельних майданчиках, створена для роботи у складних умовах.
2. Комплексна післяпродажна підтримка.
Швидке та надійне технічне обслуговування забезпечується нашою місцевою дистриб’юторською мережею.
3. Мобільність.
Оснащений вбудованим компресором – немає необхідності додаткового зовнішнього обладнання.
Готовий для використання на об’єкті з мінімальною підготовкою.
4. Висока продуктивність буріння.
У стандартну комплектацію входять 4 режими буріння, що дозволяють адаптуватися до різних типів гірських порід.
Застосування
- Попереднє буріння для скельних порід та бетону – для клинів, інструментів, що розколюють, або вибухових патронів.
- Нескладні роботи по дробленню – швидке та ефективне руйнування гірських порід або бетону на будівельному майданчику.
Основна перевага: Забезпечує швидку та надійну підготовку, а також спрощений демонтаж із мінімальною кількістю обладнання.
[ ЗОВНІШНЯ ПОДАЧА ПОВІТРЯ]
1. При бурінні на більшій глибині (1,5-3,0 м) ефективніша подача повітря із зовнішнього джерела (повітряного компресора).
( 1) Рекомендовані характеристики джерела повітря (повітряного компресора)
| Витрата повітря | 0,57 м²/хв |
| Тиск повітря | 0,5 МПа * 1 |
* 1: При підвищеному тиску повітря в джерелі повітря (компресорі) використовуйте регулятор та відрегулюйте тиск повітря.
Будьте обережні, щоб через повітропровід у машину не потрапляв мікроскопічний пил, пісок або волога.
В іншому випадку машина може вийти з ладу. Для подачі чистого та сухого повітря в машину рекомендується встановити очищувач повітря.
(2) Як підключитися до зовнішнього джерела повітря:
Зніміть вилку (47) та підключіть повітряний шланг (ID Φ 8,5). Шланг для підключення повітряного шлангу має різьблення PT1/4.
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція
Переконайтеся, що тиск і витрата масла джерела живлення відповідають наведеним вище параметрам.
1. Перед початком
(1) Відкрийте стійку свердла та вставте стрижень.
(2) Закрийте фіксатор дриля. Переконайтеся, що стрижень (або інший інструмент) надійно зафіксовано.
(3) Переконайтеся, що на з’єднувальних муфтах немає пилу, бруду або інших сторонніх речовин при приєднанні подовжувального шлангу та джерела живлення. (Зафіксуйте з’єднувальні муфти після підключення.)
(4) Запустіть джерело живлення і дайте гідравлічному маслу надійти в бурову установку.
2. Операція
(1) Буріння
① Прикладіть край бурової штанги до місця буріння, злегка натисніть на бурову установку, візьміться за важіль управління і почніть буріння.
Напрямок обертання – за годинниковою стрілкою, якщо дивитися зверху на установку. (При обертанні проти годинникової стрілки переконайтеся у правильності підключення шлангів.)
② Щоб запобігти трясці бурової штанги під час роботи, притисніть кінець штанги до однієї з ніг і бурите доти, доки бурова штанга не працюватиме стабільно.

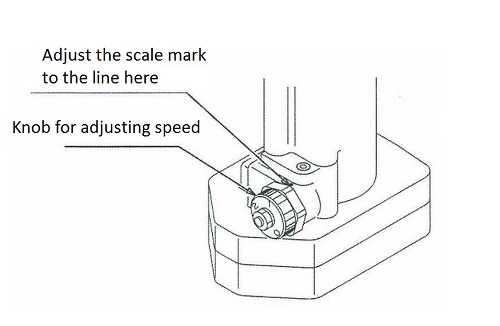

③ Відрегулюйте швидкість обертання в залежності від типу породи.
| РЕЖИМ | Обертання за хвилину | Застосування |
| 1 | 200–250 об/хв | Хард-рок |
| 2 | 250–350 об/хв | Середній та хард-рок |
| 3 | 450–600 об/хв | Софт-рок |
* Вказана вище кількість обертів за хвилину є приблизним стандартом. Будь ласка, вибирайте режим залежно від ситуації.
(2) Крадіжка зі зломом
① Використовуйте рифлений наконечник для виходу повітря.
② Відкрийте фіксатор свердла та вставте наконечник.
③ Закрийте стійку бурової установки. Переконайтеся, що наконечник головки надійно зафіксований.
④ Встановіть ручку у положення «O».
3. Після операції
(1) Після завершення операції вимкніть джерело живлення.
(2) Від’єднайте з’єднувальні шланги.
(3) Переконайтеся, що всі з’єднувачі на стандартних шлангах (приєднаних до бурової установки) та з’єднувальних шлангах з’єднані один з одним, щоб запобігти попаданню бруду тощо.
(4) Відкрийте фіксатор свердла та витягніть наконечник свердла або інструмент.
(5) Очистіть бурову установку від усього бруду, мулу тощо.
Обслуговування
1. Перед тривалим зберіганням слід виконати наступну обробку.
(1) Підключіть DH204 до джерела живлення та використовуйте точку кріплення, щоб підняти поршень до кінця.
(2) Нанесіть антикорозійну олію на поршень з боку хвостовика.

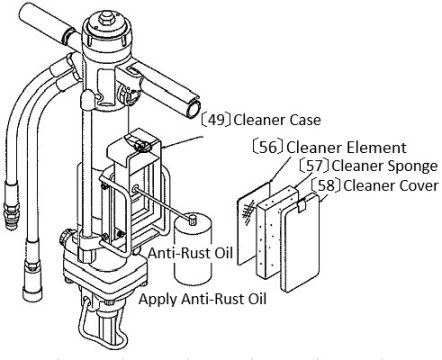

(3) Зніміть (58) кришку очисника, (56) очисний елемент та (57) губку, що чистить, нанесіть антикорозійне масло в машину через отвір у корпусі очисника і працюйте в цьому стані близько 1 хвилини. Після цього встановіть кришку очисника та очисний елемент, як і раніше.
< УВАГА>
Недотримання вищезазначених пунктів (1) (2) (3) може призвести до утворення іржі всередині бурової установки, витоку олії та застрягання.
(4) Очищувач повітря.
(5) Протріть основний корпус тканиною, змоченою олією, та очистіть його.
Накрийте кришкою і зберігайте у місці, де немає вологи.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункт перевірки | Цикл перевірки |
| Заряд азоту в акумуляторі | 1 рік |
| Заміна діафрагми акумулятора | 2 роки |
| Заміна кільця ущільнювача | |
| Заміна наповнювача U-подібної чашки | |
| Заміна поршневого кільця компресора |
* Тиск азоту в акумуляторі: 3,9 МПа (40 кгс/ м² )
