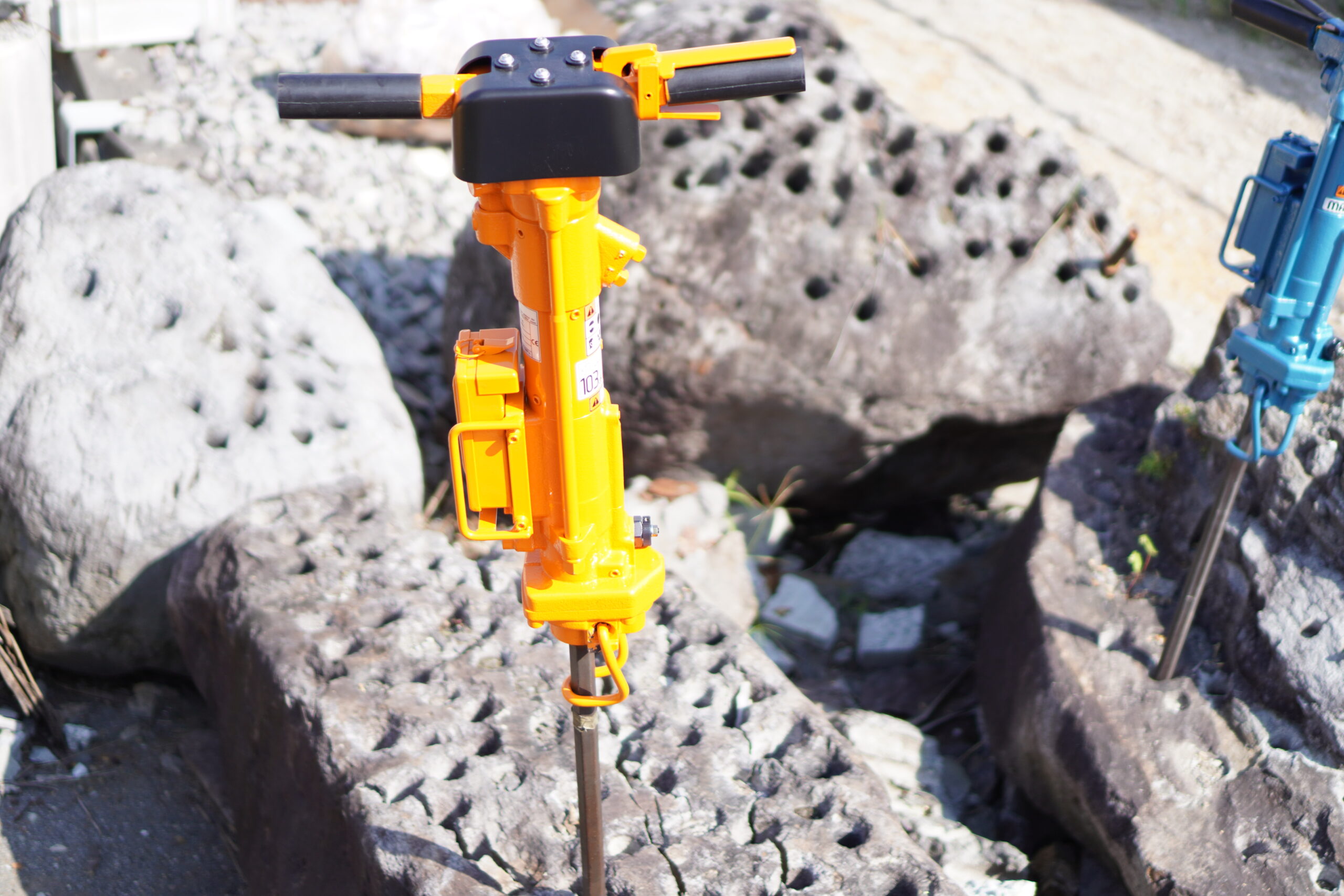

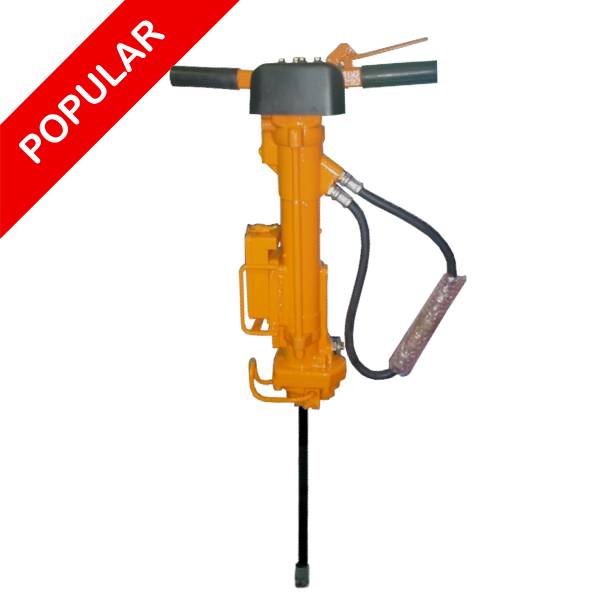

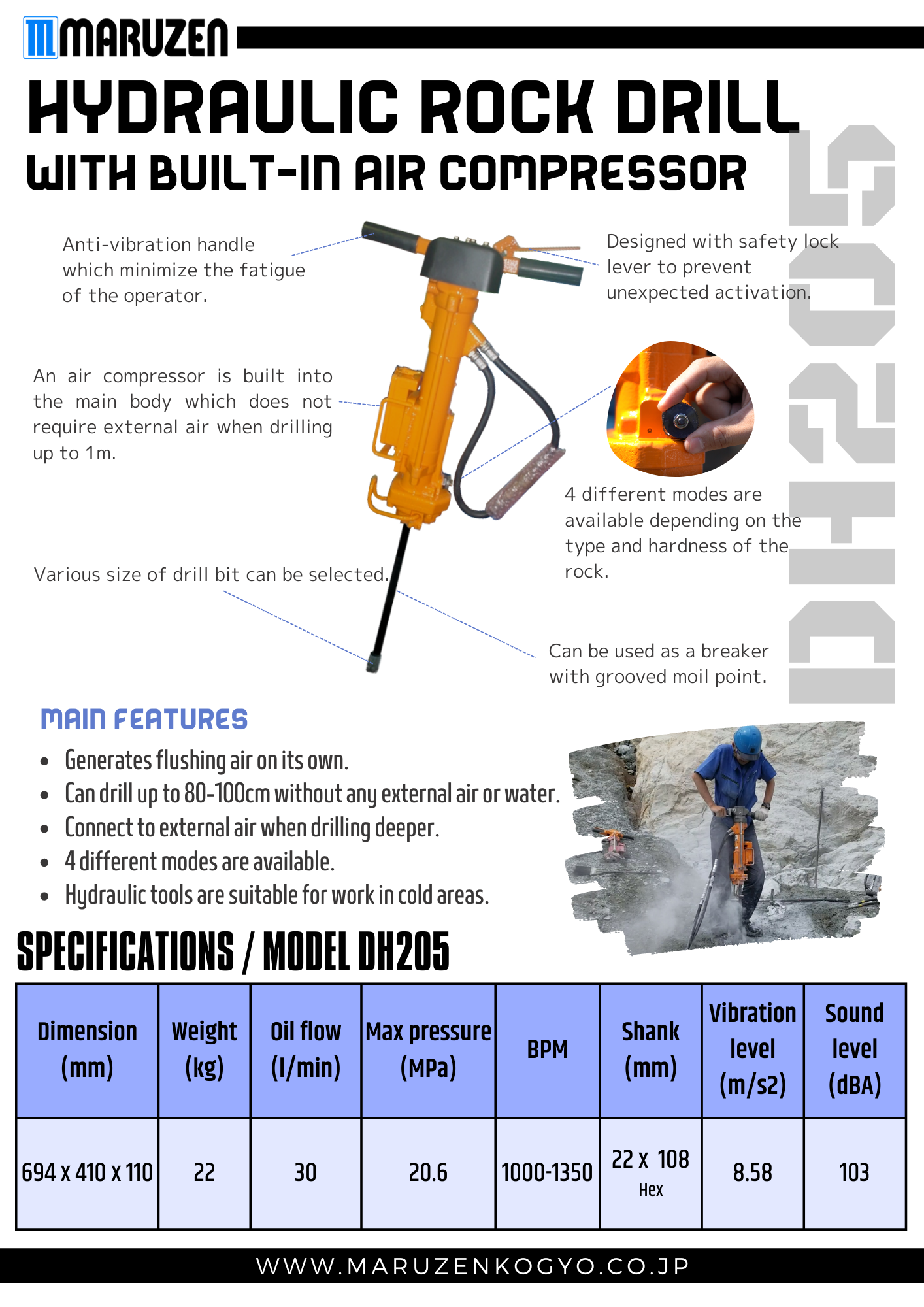

Призначений до роботи за умов твердих гірських порід.
1. Призначений до роботи у твердих гірських породах.
Розроблений для суворих геологічних умов Канади та Північної Європи, де тверді гірські породи потребують стабільної потужності та довговічності.
2. Ідеально підходить для попереднього свердління.
Ідеально підходить для попереднього свердління отворів під клини, розколювачі та вибухові гільзи, забезпечуючи точну та ефективну підготовку до робіт з руйнування гірських порід.
3. Проста, автономна система
Працює тільки з гідравлічним приводом та буровою установкою.
Завдяки вбудованому компресору не потрібні додаткові компресори або складні системи, що скорочує кількість обладнання, витрати та час на налаштування.
4. Надійна післяпродажна підтримка
Завдяки досвідченим місцевим дистриб’юторам та професійному післяпродажному обслуговуванню забезпечується мінімальний час простою та довгострокова надійність роботи.
Як джерело живлення використовуйте UH130.
･Регульований потік масла в трьох режимах.
Виберіть один з варіантів: 20 л/хв, 25 л/хв або 30 л/хв.
( Перевірте технічні характеристики UH130 )
[ ЗОВНІШНЯ ПОДАЧА ПОВІТРЯ]
1. При бурінні на більшій глибині (1,5-3,0 м) ефективніша подача повітря із зовнішнього джерела (повітряного компресора).
( 1) Рекомендовані характеристики джерела повітря (повітряного компресора)
| Витрата повітря | 0,57 м²/хв |
| Тиск повітря | 0,5 МПа * 1 |
* 1: При підвищеному тиску повітря в джерелі повітря (компресорі) використовуйте регулятор та відрегулюйте тиск повітря.
Будьте обережні, щоб через повітропровід у машину не потрапляв мікроскопічний пил, пісок або волога.
В іншому випадку машина може вийти з ладу.
Для подачі чистого та сухого повітря в машину рекомендується встановити очищувач повітря.
(2) Як підключитися до зовнішнього джерела повітря:
Зніміть вилку (47) та підключіть повітряний шланг (ID Φ 8,5). Шланг для підключення повітряного шлангу має різьблення PT1/4.
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ

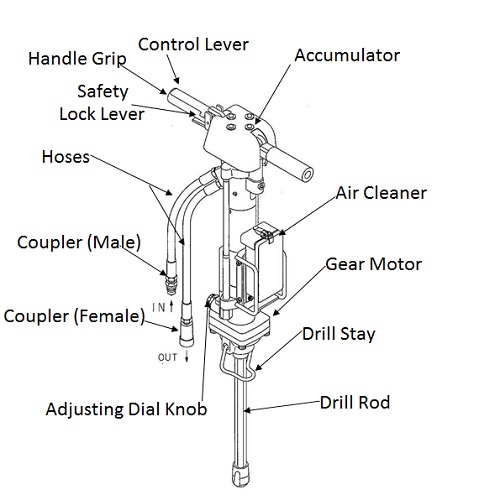

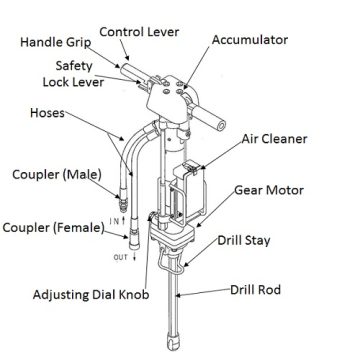

Інструкція
Переконайтеся, що тиск і витрата масла джерела живлення відповідають наведеним вище параметрам.
1. Перед початком
(1) Відкрийте стійку свердла та вставте стрижень.
(2) Закрийте фіксатор дриля. Переконайтеся, що стрижень (або інший інструмент) надійно зафіксовано.
(3) Переконайтеся, що на з’єднувальних муфтах немає пилу, бруду або інших сторонніх речовин при приєднанні подовжувального шлангу та джерела живлення. (Зафіксуйте з’єднувальні муфти після підключення.)
(4) Запустіть джерело живлення і дайте гідравлічному маслу надійти в бурову установку.
2. Операція

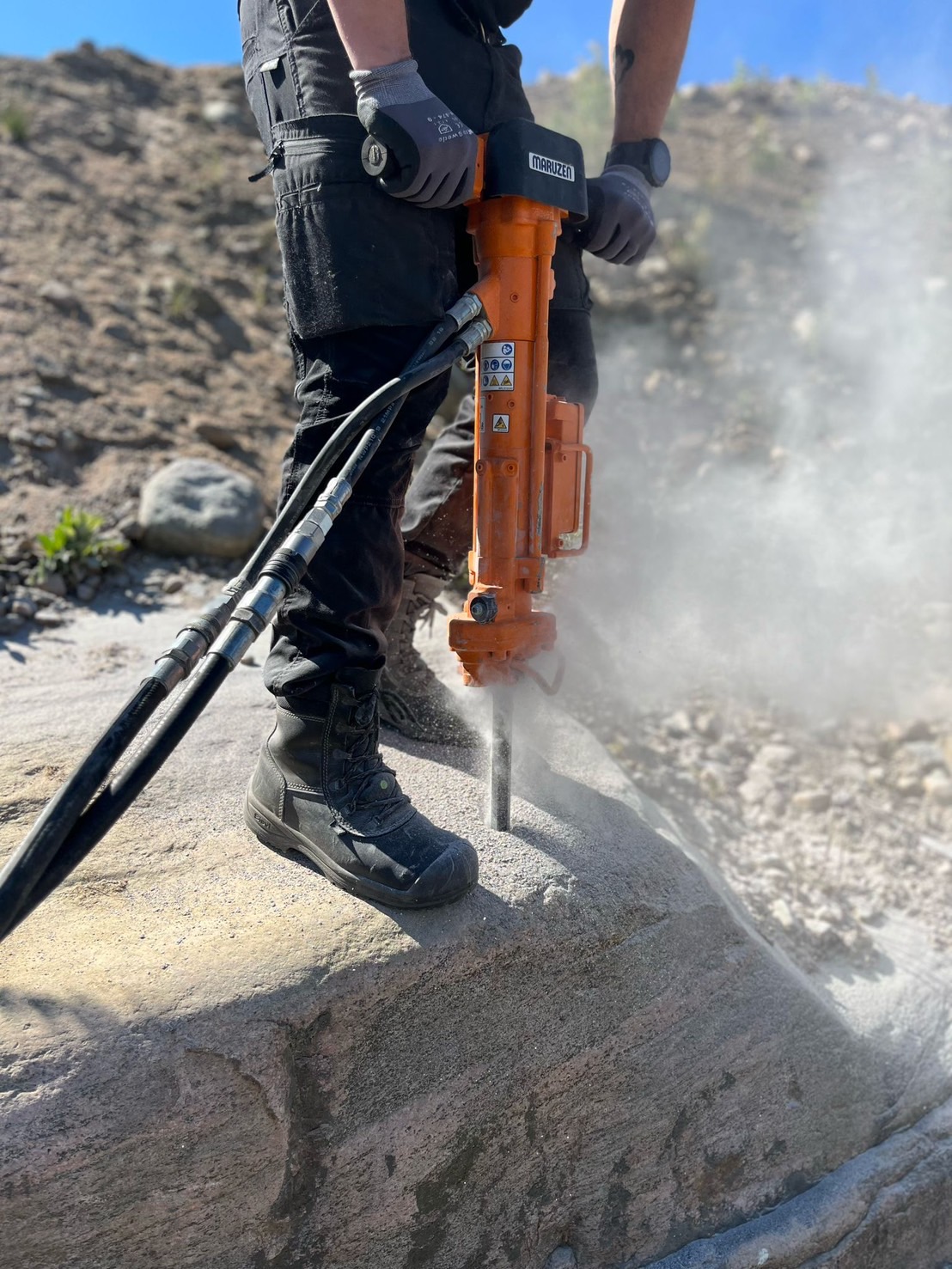

(1) Буріння
① Прикладіть край бурової штанги до місця буріння, злегка натисніть на бурову установку, візьміться за важіль управління і почніть буріння.
Напрямок обертання – за годинниковою стрілкою, якщо дивитися зверху на установку. (При обертанні проти годинникової стрілки переконайтеся у правильності підключення шлангів.)
② Щоб запобігти трясці бурової штанги під час роботи, притисніть кінець штанги до однієї з ніг і бурите доти, доки бурова штанга не працюватиме стабільно.

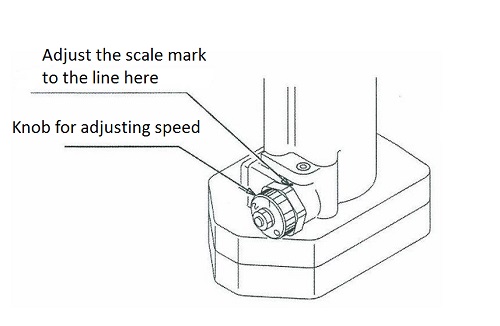

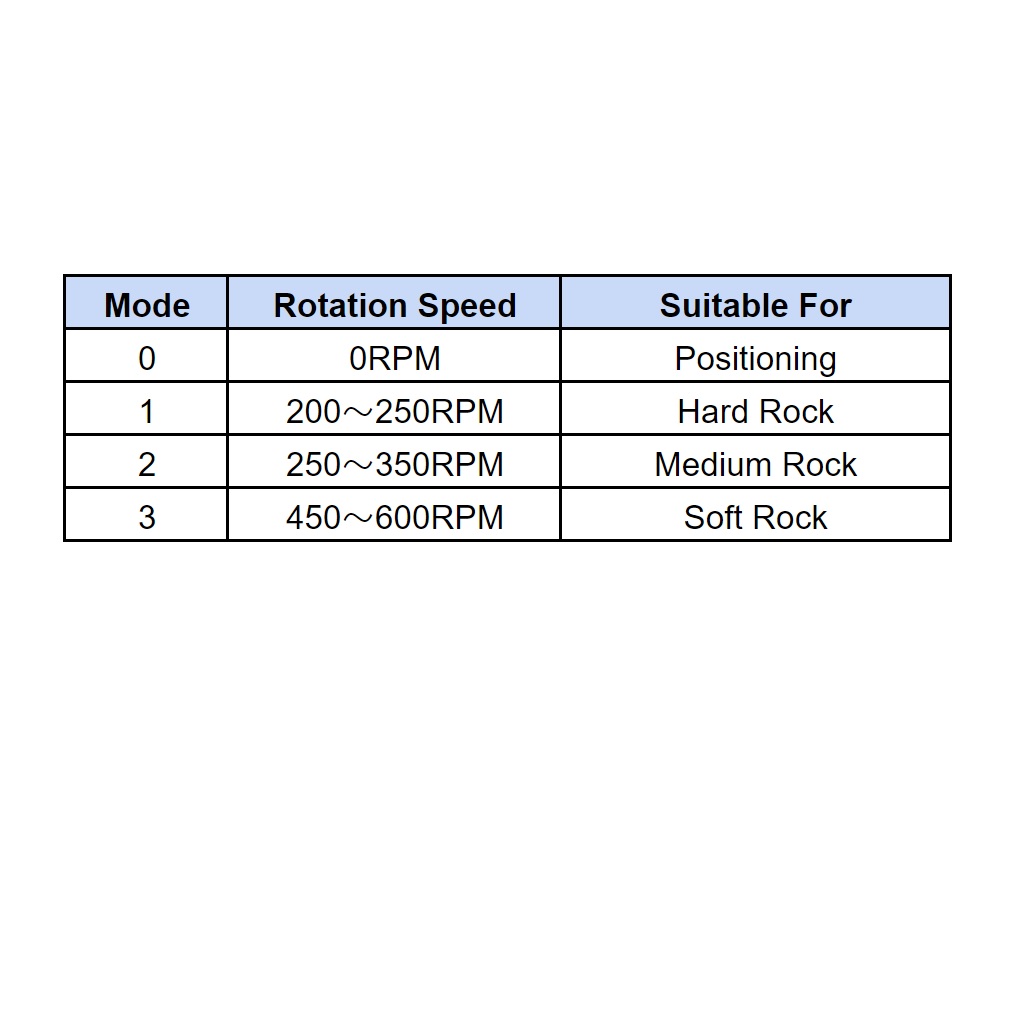

③ Відрегулюйте швидкість обертання в залежності від типу породи.
| РЕЖИМ | Обертання за хвилину | Застосування |
| 1 | 100–150 об / хв | Хард-рок |
| 2 | 200–250 об / хв | Середній та хард-рок |
| 3 | 350–400 об / хв | Софт-рок |
* Вказана вище кількість обертів за хвилину є приблизним стандартом. Будь ласка, вибирайте режим залежно від ситуації.
(2) Крадіжка зі зломом
① Використовуйте рифлений наконечник для виходу повітря.
② Відкрийте фіксатор свердла та вставте наконечник.
③ Закрийте стійку бурової установки. Переконайтеся, що наконечник головки надійно зафіксований.
④ Встановіть ручку у положення «0».
3. Після операції
(1) Після завершення операції вимкніть джерело живлення.
(2) Від’єднайте з’єднувальні шланги.
(3) Переконайтеся, що всі з’єднувачі на стандартних шлангах (приєднаних до бурової установки) та з’єднувальних шлангах з’єднані один з одним, щоб запобігти попаданню бруду тощо.
(4) Відкрийте фіксатор свердла та витягніть наконечник свердла або інструмент.
(5) Очистіть бурову установку від усього бруду, мулу тощо.
Обслуговування
1. Перед тривалим зберіганням слід виконати наступну обробку.
(1) Підключіть DH205 до джерела живлення та використовуйте точку кріплення, щоб підняти поршень до кінця.
(2) Нанесіть антикорозійну олію на поршень з боку хвостовика.

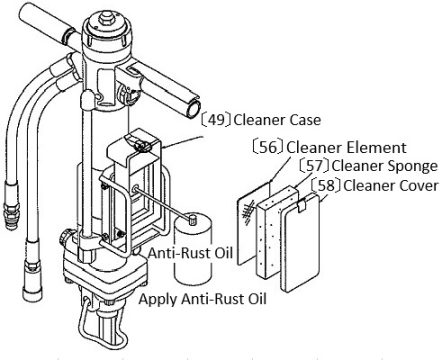

(3) Зніміть (58) кришку очисника, (56) очисний елемент та (57) губку, що чистить, нанесіть антикорозійне масло в машину через отвір у корпусі очисника і працюйте в цьому стані близько 1 хвилини. Після цього встановіть кришку очисника та очисний елемент, як і раніше.
< УВАГА>
Недотримання вищезазначених пунктів (1) (2) (3) може призвести до утворення іржі всередині бурової установки, витоку олії та застрягання.
(4) Очищувач повітря.
(5) Протріть основний корпус тканиною, змоченою олією, та очистіть його.
Накрийте кришкою і зберігайте у місці, де немає вологи.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункт перевірки | Цикл перевірки |
| Заряд азоту в акумуляторі | 300 годин або 1 рік |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Заміна кільця ущільнювача | |
| Заміна наповнювача U-подібної чашки | |
| Заміна поршневого кільця компресора |
* Тиск азоту в акумуляторі: 3,9 МПа (40 кгс/ м² )
