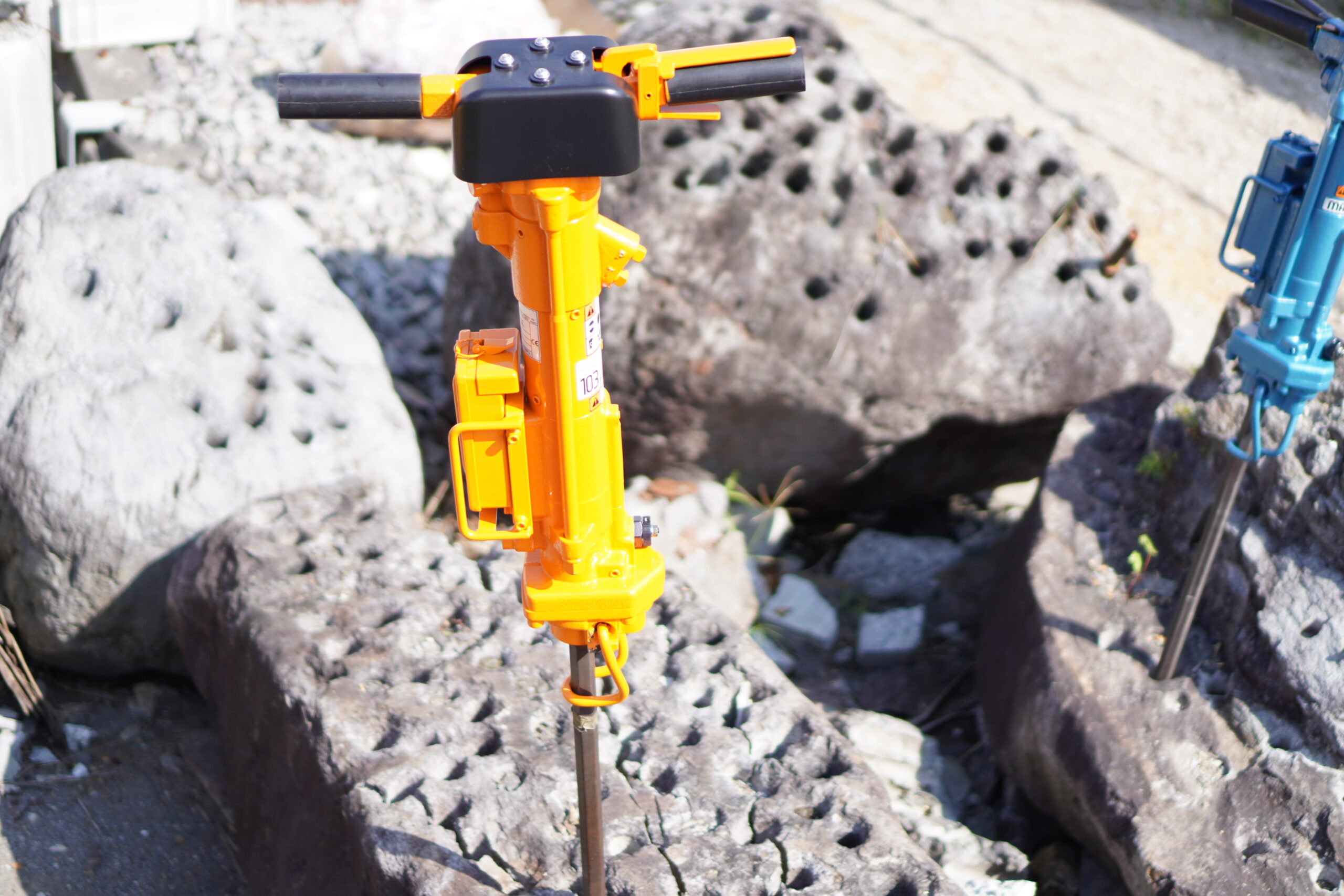

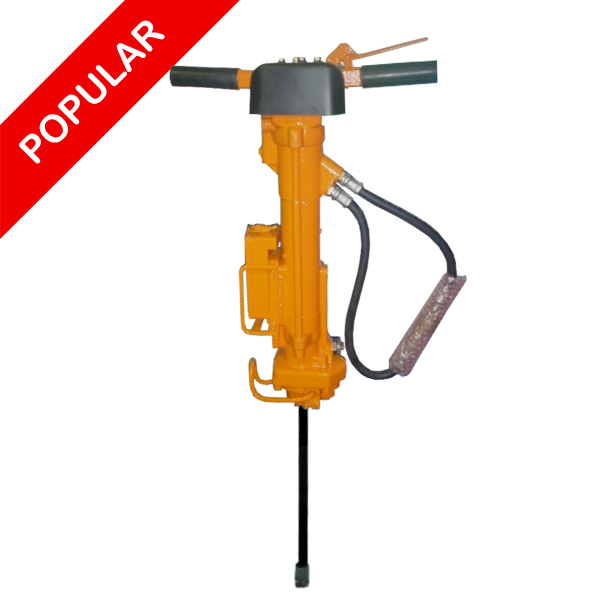

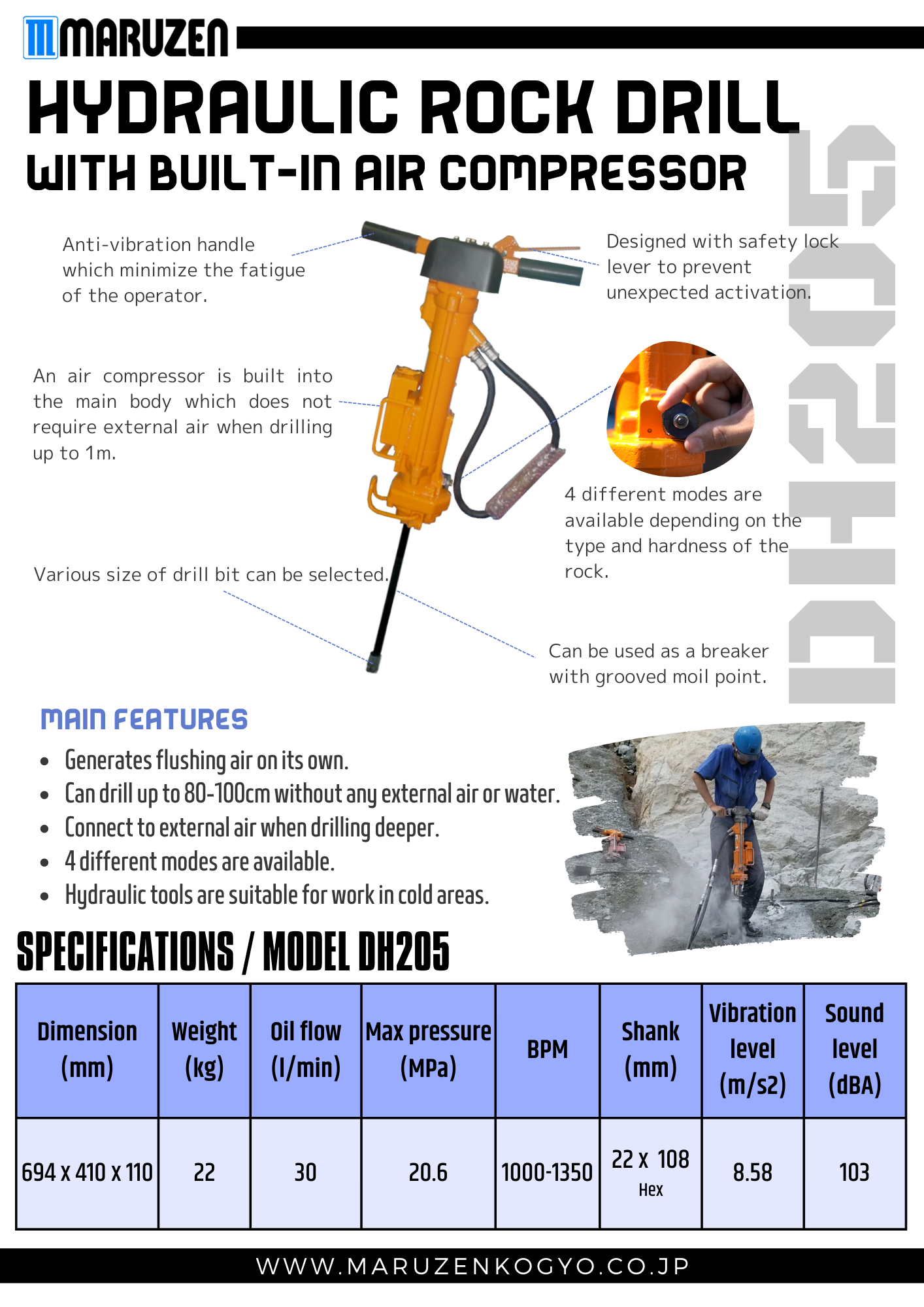

Предназначен для работы в условиях твердых горных пород.
1. Предназначен для работы в твердых горных породах.
Разработан для суровых геологических условий Канады и Северной Европы, где твердые горные породы требуют стабильной мощности и долговечности.
2. Идеально подходит для предварительного сверления.
Идеально подходит для предварительного сверления отверстий под клинья, раскалыватели и взрывные гильзы, обеспечивая точную и эффективную подготовку к работам по разрушению горных пород.
3. Простая, автономная система
Работает только с гидравлическим приводом и буровой установкой.
Благодаря встроенному компрессору не требуются дополнительные компрессоры или сложные системы, что сокращает количество оборудования, затраты и время на настройку.
4. Надежная послепродажная поддержка
Благодаря опытным местным дистрибьюторам и профессиональному послепродажному обслуживанию обеспечивается минимальное время простоя и долгосрочная надежность работы.
В качестве источника питания используйте UH130.
･Регулируемый поток масла в трех режимах.
Выберите один из вариантов: 20 л/мин, 25 л/мин или 30 л/мин.
( Проверьте технические характеристики UH130 )
[ ВНЕШНЯЯ ПОДАЧА ВОЗДУХА]
1. При бурении на большей глубине (1,5–3,0 м) более эффективна подача воздуха из внешнего источника (воздушного компрессора).
( 1) Рекомендуемые характеристики источника воздуха (воздушного компрессора)
| Расход воздуха | 0,57 м²/мин |
| Давление воздуха | 0,5 МПа * 1 |
* 1: При повышенном давлении воздуха в источнике воздуха (компрессоре) используйте регулятор и отрегулируйте давление воздуха.
Будьте осторожны, чтобы через воздуховод в машину не попадала микроскопическая пыль, песок или влага.
В противном случае машина может выйти из строя.
Для подачи чистого и сухого воздуха в машину рекомендуется установить воздухоочиститель.
(2) Как подключиться к внешнему источнику воздуха:
Снимите вилку (47) и подсоедините воздушный шланг (ID Φ 8,5). Шланг для подключения воздушного шланга имеет резьбу PT1/4.
ВИДЕОРОЛИКИ О ПРОДУКЦИИ
Инструкция
Убедитесь, что давление и расход масла источника питания соответствуют указанным выше параметрам.
1. Перед началом

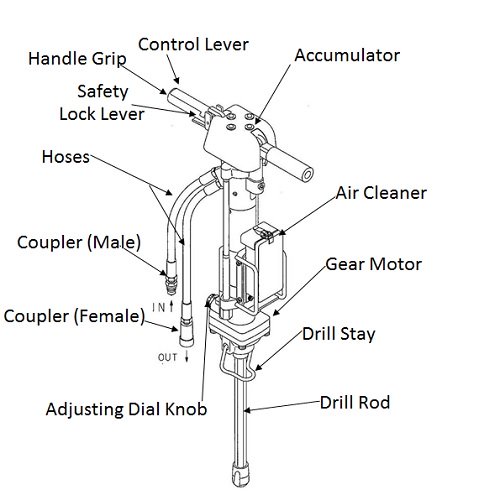

(1) Откройте стойку сверла и вставьте стержень.
(2) Закройте фиксатор дрели. Убедитесь, что стержень (или другой инструмент) надежно зафиксирован.
(3) Убедитесь, что на соединительных муфтах нет пыли, грязи или других посторонних веществ при присоединении удлинительного шланга и источника питания. (Зафиксируйте соединительные муфты после подключения.)
(4) Запустите источник питания и дайте гидравлическому маслу поступить в буровую установку.
2. Операция
(1) Бурение

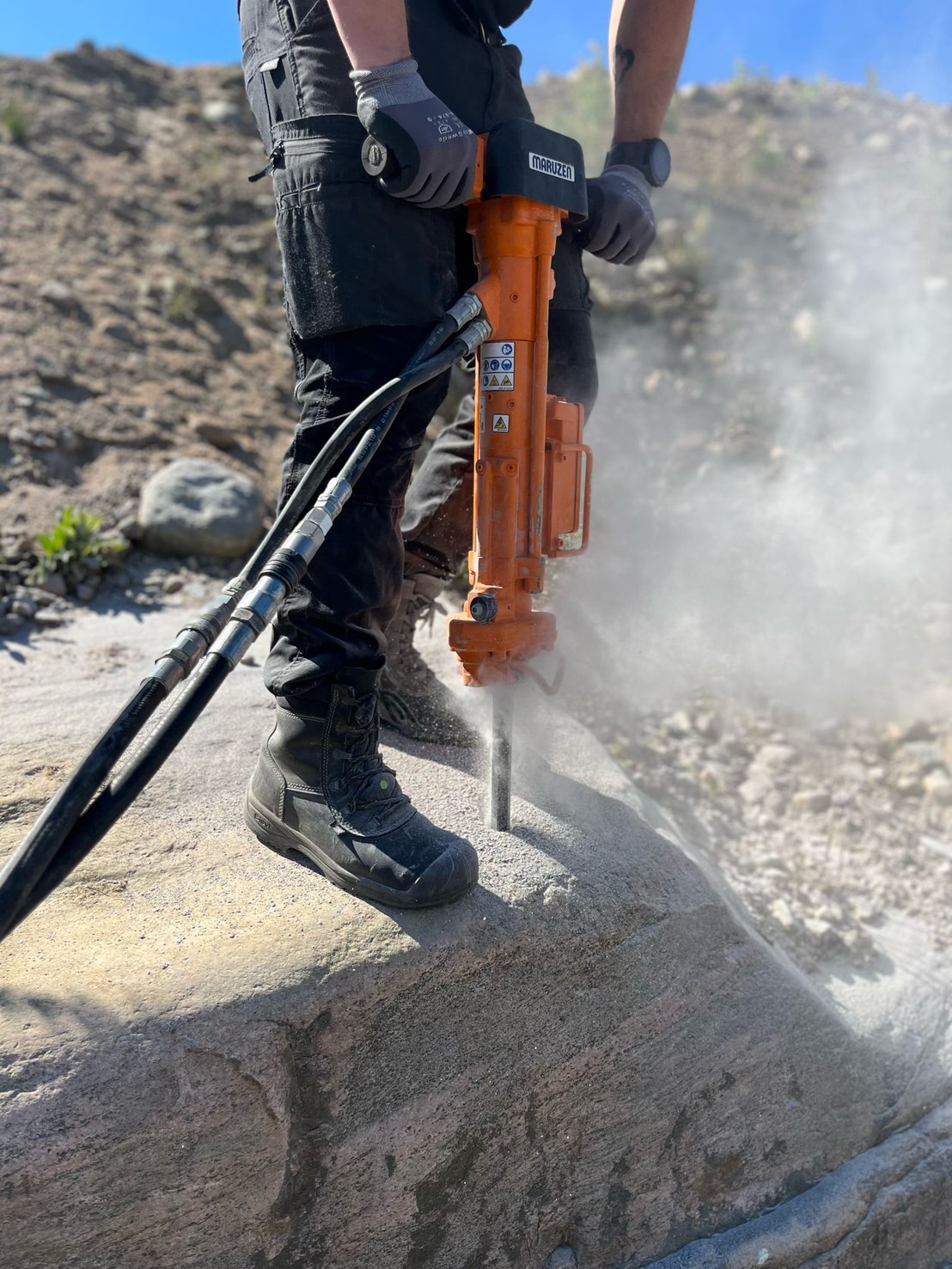

① Приложите конец буровой штанги к месту бурения, слегка надавите на буровую установку, возьмитесь за рычаг управления и начните бурение.
Направление вращения — по часовой стрелке, если смотреть сверху на установку. (При вращении против часовой стрелки убедитесь в правильности подключения шлангов.)
② Чтобы предотвратить тряску буровой штанги во время работы, прижмите конец штанги к одной из ног и бурите до тех пор, пока буровая штанга не будет работать стабильно.
③ Отрегулируйте скорость вращения в зависимости от типа породы.
| РЕЖИМ | Вращение в минуту | Приложение |
| 1 | 100–150 об / мин | Хард Рок |
| 2 | 200–250 об / мин | Средний и хард-рок |
| 3 | 350–400 об / мин | Софт-рок |
* Указанное выше количество оборотов в минуту является приблизительным стандартом. Пожалуйста, выбирайте режим в зависимости от ситуации.
(2) Взлом
① Используйте рифленый наконечник для выхода воздуха.
② Откройте фиксатор сверла и вставьте наконечник.
③ Закройте стойку буровой установки. Убедитесь, что наконечник буровой головки надежно зафиксирован.
④ Установите ручку в положение «0».
3. После операции
(1) После завершения операции отключите источник питания.
(2) Отсоедините соединительные шланги.
(3) Убедитесь, что все соединители на стандартных шлангах (присоединенных к буровой установке) и соединительных шлангах соединены друг с другом, чтобы предотвратить попадание грязи и т. д.
(4) Откройте фиксатор сверла и извлеките наконечник сверла или инструмент.
(5) Очистите буровую установку от всей грязи, ила и т. д.
Обслуживание
1. Перед длительным хранением необходимо выполнить следующую обработку.
(1) Подключите DH205 к источнику питания и используйте точку крепления, чтобы поднять поршень до конца.
(2) Нанесите антикоррозийное масло на поршень со стороны хвостовика.
(3) Снимите (58) крышку очистителя, (56) очистительный элемент и (57) чистящую губку, нанесите антикоррозийное масло в машину через отверстие в корпусе очистителя и работайте в этом состоянии около 1 минуты. После этого установите крышку очистителя и очистительный элемент, как и раньше.
< ВНИМАНИЕ>
Несоблюдение вышеуказанных пунктов (1) (2) (3) может привести к образованию ржавчины внутри буровой установки, утечке масла и застреванию.
(4) Очиститель воздуха.
(5) Протрите основной корпус тканью, смоченной маслом, и очистите его.
Накройте крышкой и храните в месте, где нет влаги.
2. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
Уточните у своего дилера информацию о периодических проверках.
| Пункт проверки | Цикл проверки |
| Заряд азота в аккумуляторе | 300 часов или 1 год |
| Замена диафрагмы аккумулятора | 500 часов или 2 года |
| Замена уплотнительного кольца | |
| Замена наполнителя U-образной чашки | |
| Замена поршневого кольца компрессора |
* Давление азота в аккумуляторе: 3,9 МПа (40 кгс/ м² )
