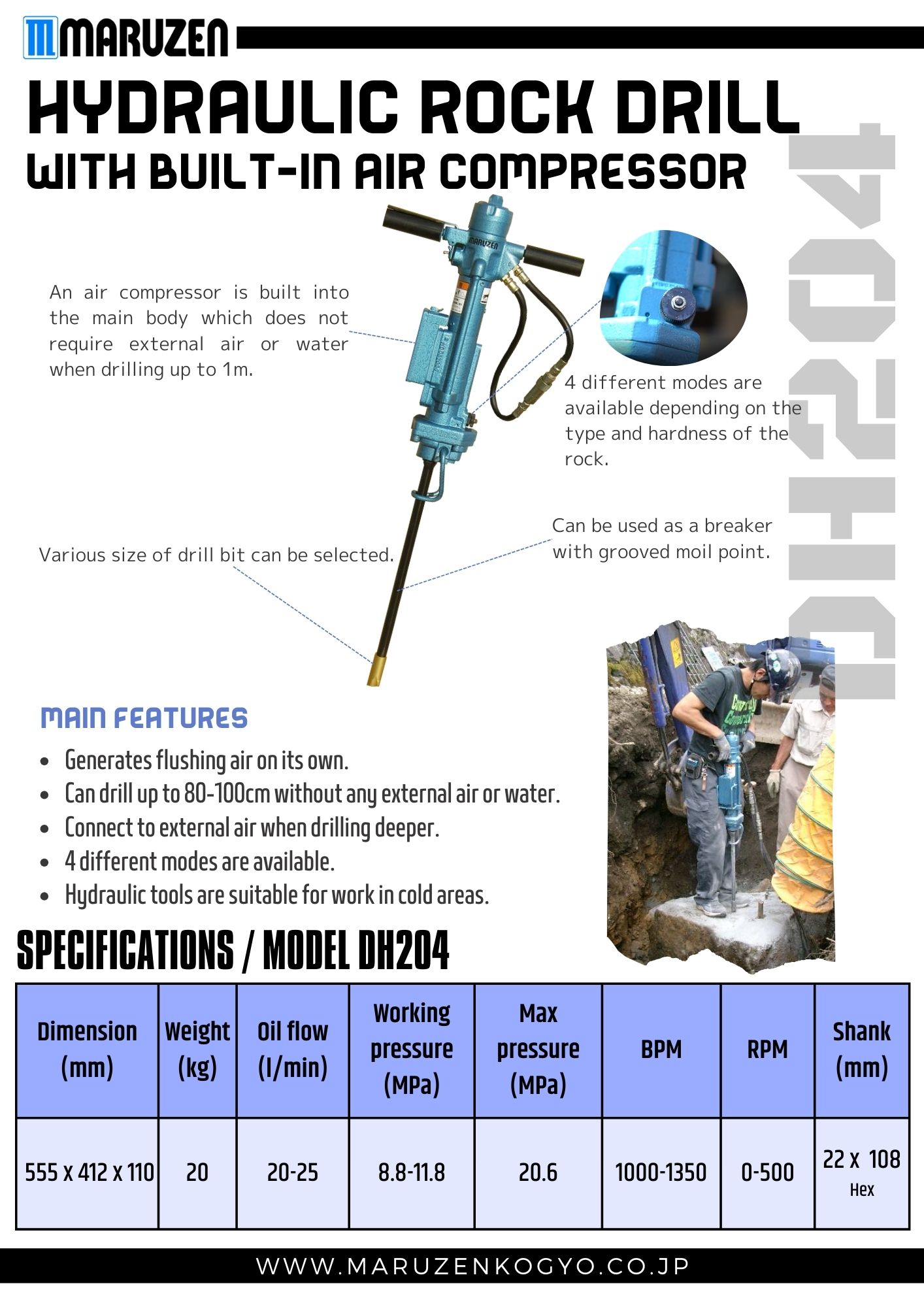

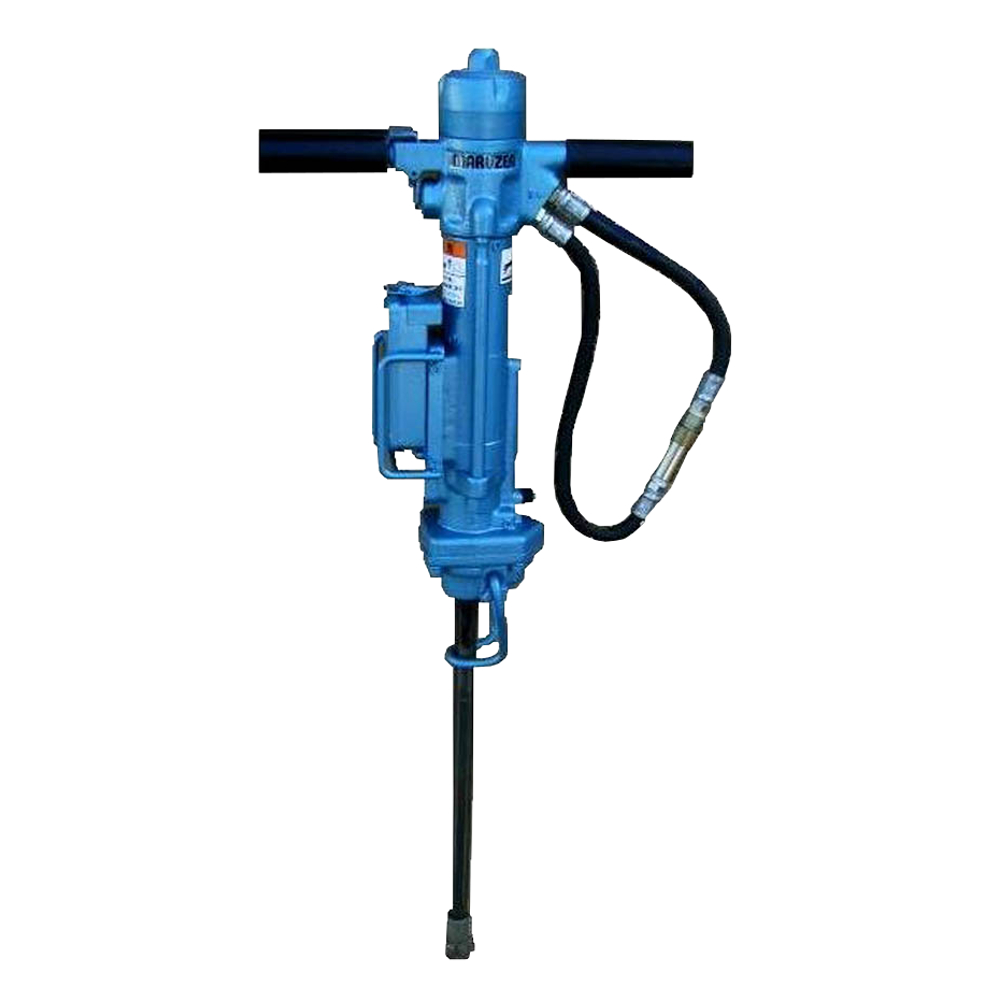

Буровая установка DH204: Прочная конструкция, надежное бурение, непрерывная работа.
1. Прочная конструкция.
Проверена на самых суровых строительных площадках, создана для работы в сложных условиях.
2. Комплексная послепродажная поддержка.
Быстрое и надежное техническое обслуживание обеспечивается нашей местной дистрибьюторской сетью.
3. Мобильность.
Оснащен встроенным компрессором — нет необходимости в дополнительном внешнем оборудовании.
Готов к использованию на объекте с минимальной подготовкой.
4. Высокая производительность бурения.
В стандартную комплектацию входят 4 режима бурения, позволяющие адаптироваться к различным типам горных пород.
Приложение

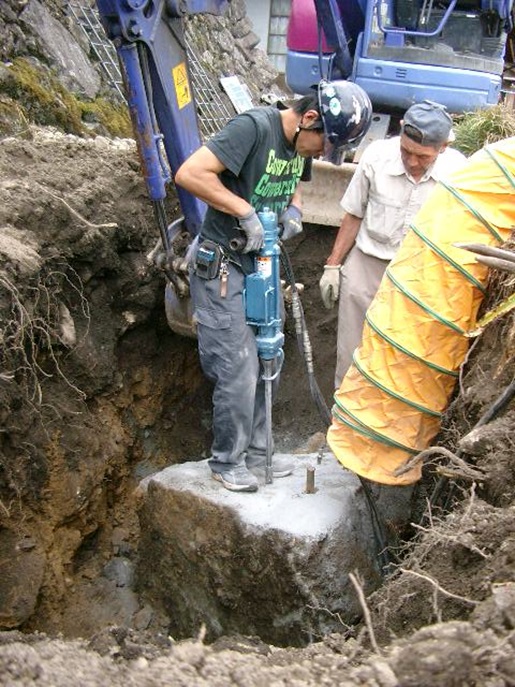

- Предварительное бурение для скальных пород и бетона – для клиньев, раскалывающих инструментов или взрывных патронов.
- Несложные работы по дроблению – быстрое и эффективное разрушение горных пород или бетона на строительной площадке.
Основное преимущество: Обеспечивает быструю и надежную подготовку, а также упрощенный демонтаж с минимальным количеством оборудования.
[ ВНЕШНЯЯ ПОДАЧА ВОЗДУХА]
1. При бурении на большей глубине (1,5–3,0 м) более эффективна подача воздуха из внешнего источника (воздушного компрессора).
( 1) Рекомендуемые характеристики источника воздуха (воздушного компрессора)
| Расход воздуха | 0,57 м²/мин |
| Давление воздуха | 0,5 МПа * 1 |
* 1: При повышенном давлении воздуха в источнике воздуха (компрессоре) используйте регулятор и отрегулируйте давление воздуха.
Будьте осторожны, чтобы через воздуховод в машину не попадала микроскопическая пыль, песок или влага.
В противном случае машина может выйти из строя. Для подачи чистого и сухого воздуха в машину рекомендуется установить воздухоочиститель.
(2) Как подключиться к внешнему источнику воздуха:
Снимите вилку (47) и подсоедините воздушный шланг (ID Φ 8,5). Шланг для подключения воздушного шланга имеет резьбу PT1/4.
ВИДЕОРОЛИКИ О ПРОДУКЦИИ
Инструкция
Убедитесь, что давление и расход масла источника питания соответствуют указанным выше параметрам.
1. Перед началом
(1) Откройте стойку сверла и вставьте стержень.
(2) Закройте фиксатор дрели. Убедитесь, что стержень (или другой инструмент) надежно зафиксирован.
(3) Убедитесь, что на соединительных муфтах нет пыли, грязи или других посторонних веществ при присоединении удлинительного шланга и источника питания. (Зафиксируйте соединительные муфты после подключения.)
(4) Запустите источник питания и дайте гидравлическому маслу поступить в буровую установку.
2. Операция
(1) Бурение
① Приложите конец буровой штанги к месту бурения, слегка надавите на буровую установку, возьмитесь за рычаг управления и начните бурение.
Направление вращения — по часовой стрелке, если смотреть сверху на установку. (При вращении против часовой стрелки убедитесь в правильности подключения шлангов.)
② Чтобы предотвратить тряску буровой штанги во время работы, прижмите конец штанги к одной из ног и бурите до тех пор, пока буровая штанга не будет работать стабильно.

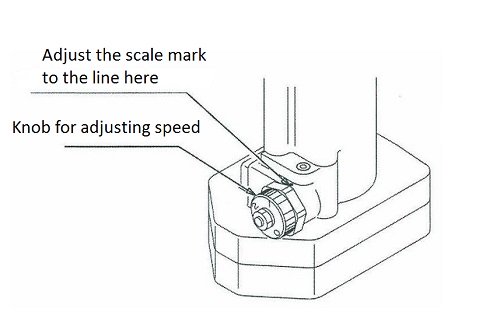

③ Отрегулируйте скорость вращения в зависимости от типа породы.
| РЕЖИМ | Вращение в минуту | Приложение |
| 1 | 200–250 об/мин | Хард Рок |
| 2 | 250–350 об/мин | Средний и хард-рок |
| 3 | 450–600 об/мин | Софт-рок |
* Указанное выше количество оборотов в минуту является приблизительным стандартом. Пожалуйста, выбирайте режим в зависимости от ситуации.
(2) Взлом
① Используйте рифленый наконечник для выхода воздуха.
② Откройте фиксатор сверла и вставьте наконечник.
③ Закройте стойку буровой установки. Убедитесь, что наконечник буровой головки надежно зафиксирован.
④ Установите ручку в положение «O».
3. После операции
(1) После завершения операции отключите источник питания.
(2) Отсоедините соединительные шланги.
(3) Убедитесь, что все соединители на стандартных шлангах (присоединенных к буровой установке) и соединительных шлангах соединены друг с другом, чтобы предотвратить попадание грязи и т. д.
(4) Откройте фиксатор сверла и извлеките наконечник сверла или инструмент.
(5) Очистите буровую установку от всей грязи, ила и т. д.
Обслуживание
1. Перед длительным хранением необходимо выполнить следующую обработку.
(1) Подключите DH204 к источнику питания и используйте точку крепления, чтобы поднять поршень до конца.
(2) Нанесите антикоррозийное масло на поршень со стороны хвостовика.

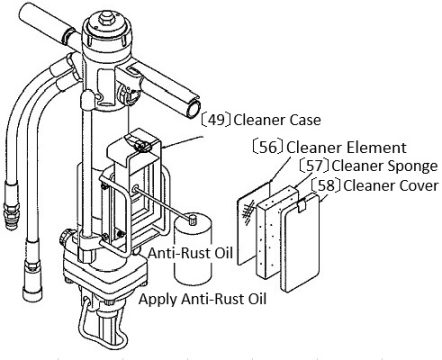

(3) Снимите (58) крышку очистителя, (56) очистительный элемент и (57) чистящую губку, нанесите антикоррозийное масло в машину через отверстие в корпусе очистителя и работайте в этом состоянии около 1 минуты. После этого установите крышку очистителя и очистительный элемент, как и раньше.
< ВНИМАНИЕ>
Несоблюдение вышеуказанных пунктов (1) (2) (3) может привести к образованию ржавчины внутри буровой установки, утечке масла и застреванию.
(4) Очиститель воздуха.
(5) Протрите основной корпус тканью, смоченной маслом, и очистите его.
Накройте крышкой и храните в месте, где нет влаги.
2. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
Уточните у своего дилера информацию о периодических проверках.
| Пункт проверки | Цикл проверки |
| Заряд азота в аккумуляторе | 1 год |
| Замена диафрагмы аккумулятора | 2 года |
| Замена уплотнительного кольца | |
| Замена наполнителя U-образной чашки | |
| Замена поршневого кольца компрессора |
* Давление азота в аккумуляторе: 3,9 МПа (40 кгс/ м² )
