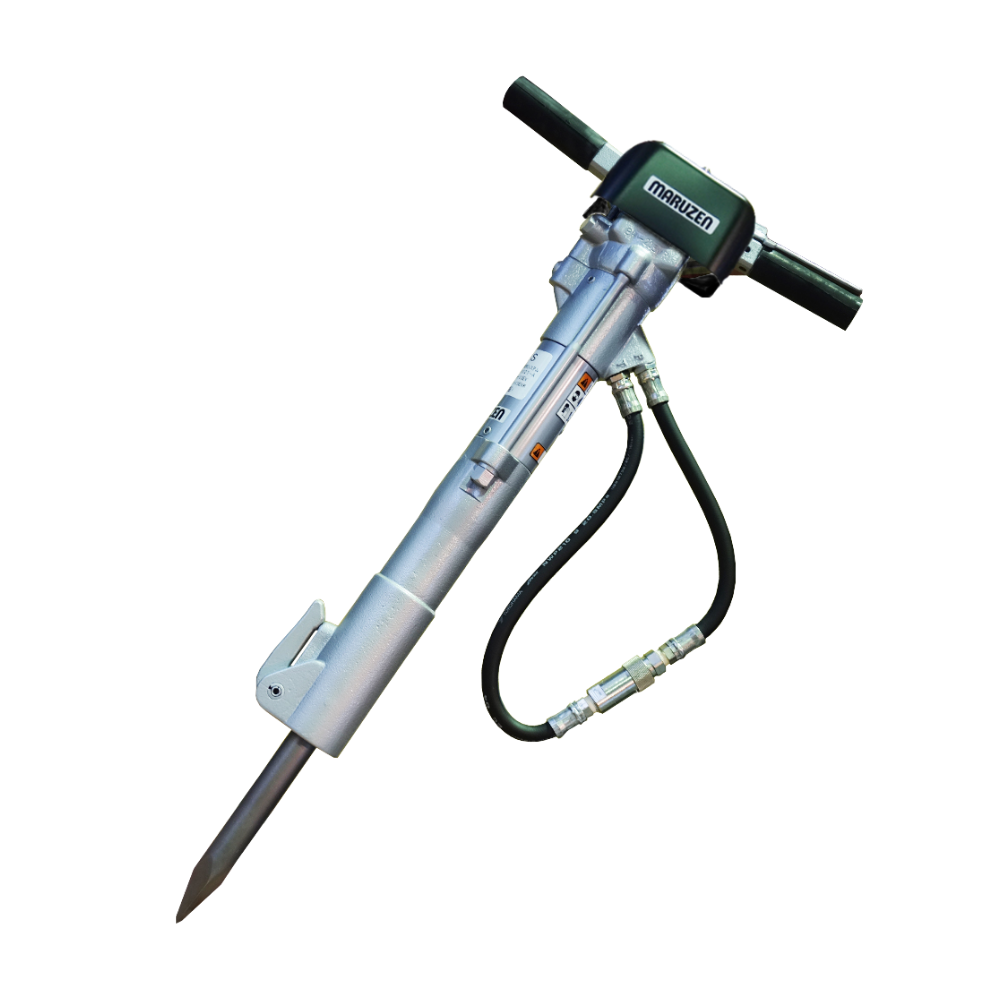

BH20EV — это отбойный молоток класса 20 кг, предназначенный для использования в ЕС. В соответствии с требованиями CE , он оснащен антивибрационной рукояткой , снижающей нагрузку на оператора за счет вибрации. Кроме того, BH20EV имеет функцию предотвращения подпрыгивания , уменьшающую подпрыгивание вокруг ног оператора и позволяющую точно нацелить отбойный молоток.
Благодаря компактным размерам и возможности использования в холодных условиях , гидравлический инструмент BH20EV в основном применяется в Восточной Европе.
СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ
ВИДЕОРОЛИКИ О ПРОДУКЦИИ
Инструкция
При подключении данного выключателя к источнику питания, отличному от блока питания Maruzen UH070, убедитесь, что используемый вами источник питания находится в пределах диапазона (расход масла, давление и т. д.), указанного выше.
ПОДГОТОВКА
1. Разблокируйте защелку на отбойном молотке и вставьте инструмент (например, шестигранник
). Если инструмент застрял на полпути при вставке, поверните его.
2. Зафиксируйте защелку. Убедитесь, что инструмент надежно закреплен.
3. Перед подключением отбойного молотка к гидравлическому силовому агрегату убедитесь в отсутствии пыли и грязи внутри муфт.
4. Включите источник питания. (Запустите двигатель от блока питания)
ОПЕРАЦИЯ

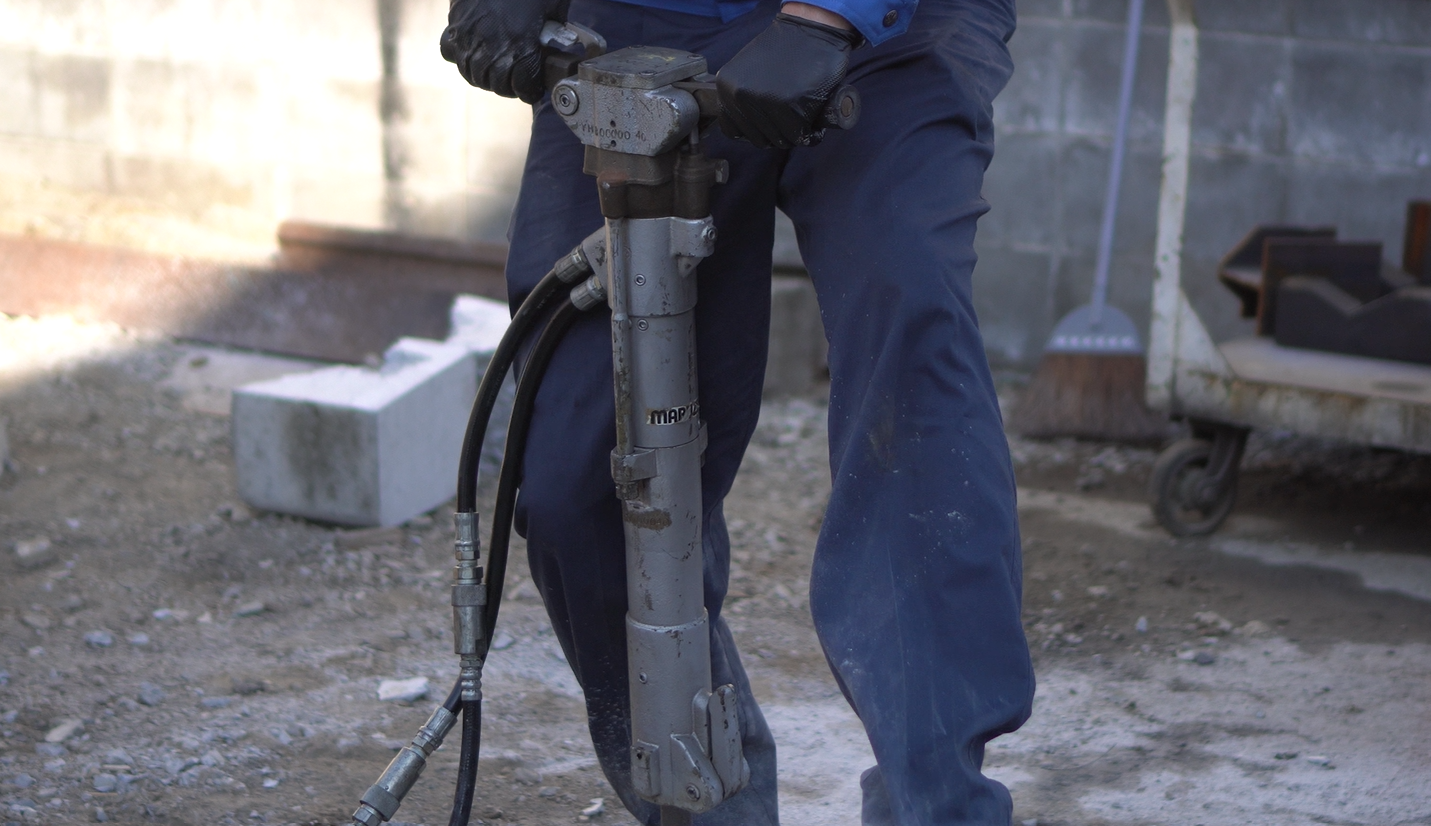

5. Отбойный молоток и мишень для отбивания должны располагаться под прямым углом.
Надавите на отбойный молоток всем своим весом.
Возьмитесь за рычаг управления и начните бить молотком.
6. Не стучите молотком по одному и тому же месту более 30 секунд.
Если целевой объект не разбивается в течение 30 секунд, смените точку удара.
7. Не стучите молотком более 10 секунд.
ПОСЛЕ ОПЕРАЦИИ
8. Остановите блок питания после завершения работы.
9. Поднимите инструмент вверх, чтобы поршень вернулся в исходное положение.
10. Отсоедините удлинительные шланги.
11. Соедините вместе оба соединителя, расположенные на выключателе, чтобы предотвратить попадание пыли и грязи.
12. Разблокируйте защелку и извлеките инструмент из основного корпуса.
13. Тщательно удалите грязь и пыль с отбойного молотка.
Обслуживание
1. ПЕРЕД ДОЛГОВРЕМЕННЫМ ХРАНЕНИЕМ
(1) Подсоедините отбойный молоток к гидравлическому источнику питания и используйте наконечник катушки, чтобы поднять поршень до конца.
(2) Нанесите антикоррозийное масло на поршень со стороны хвостовика.
<ВНИМАНИЕ>
Несоблюдение вышеуказанных пунктов (1) (2) может привести к ржавчине на поршне, утечке масла и заклиниванию.
(3) Замените пробку (48) на смазочный ниппель (68) и смажьте 5-8 раз с помощью смазочного насоса.
(4) Протрите основной корпус тканью, смоченной маслом, и очистите его.
Накройте крышкой и храните в месте, где нет влаги.
2. ПЕРИОДИЧЕСКИЙ ОСМОТР
Уточните у своего дилера информацию о периодических проверках.
| Пункт проверки | Часы работы |
| Заряд азота в аккумуляторе | 300 часов или 1 год |
| Замена диафрагмы аккумулятора | 500 часов или 2 года |
| Замена каждого уплотнительного кольца | Каждые 3 года |
| Замена уплотнительного кольца штока клапана | 500 часов или 2 года |
| Замена наполнителя U-образной чашки | 500 часов или 2 года |
| Подвижные кустики из смазки (8 г) | Каждые 50 часов |
| Износ подвижного куста | Каждые 250 часов или каждый год |
* Давление азота в аккумуляторе: 3,5 МПа (35,7 кгс/м²)
