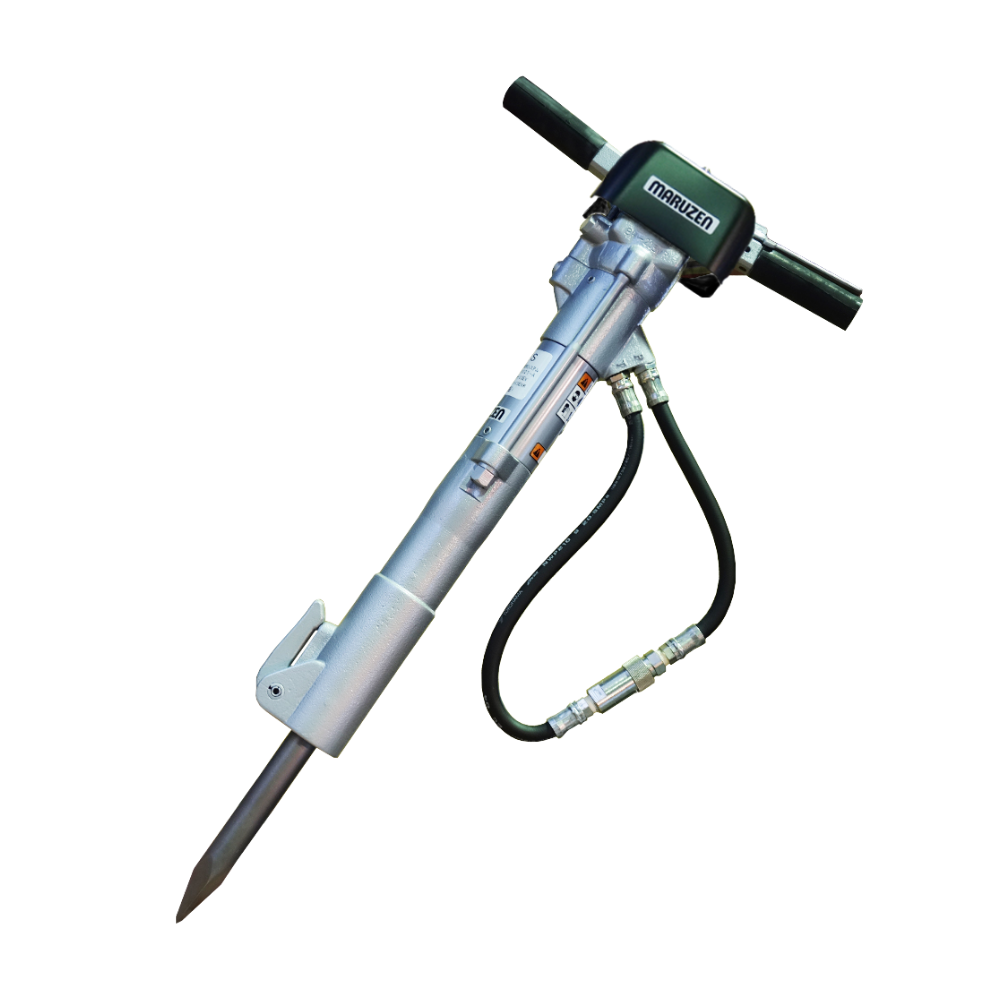

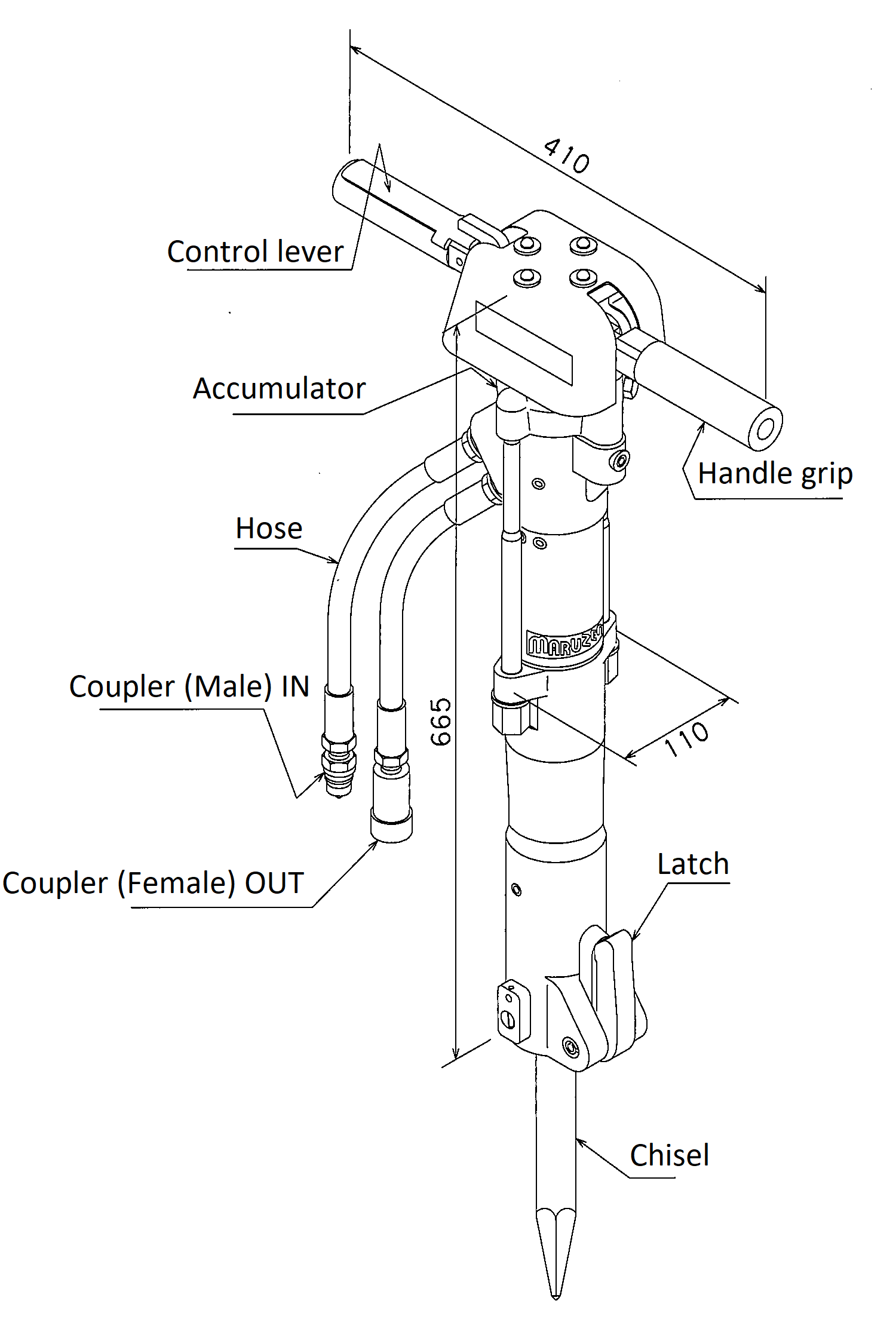

BH20EV – це відбійний молоток класу 20 кг, призначений для використання в ЄС. Відповідно до вимог CE , він оснащений антивібраційною рукояткою , що знижує навантаження на оператора за рахунок вібрації. Крім того, BH20EV має функцію запобігання підстрибуванням , що зменшує підстрибування навколо ніг оператора і дозволяє точно націлити відбійний молоток.

Завдяки компактним розмірам та можливості використання в холодних умовах , гідравлічний інструмент BH20EV в основному застосовується у Східній Європі.

СПЕЦІАЛЬНІ ІНСТРУМЕНТИ

ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ

Інструкція

При підключенні цього вимикача до джерела живлення, відмінного від блоку живлення Maruzen UH070, переконайтеся, що джерело живлення, що використовується, знаходиться в межах діапазону (витрата масла, тиск і т. д.), зазначеного вище.

ПІДГОТОВКА

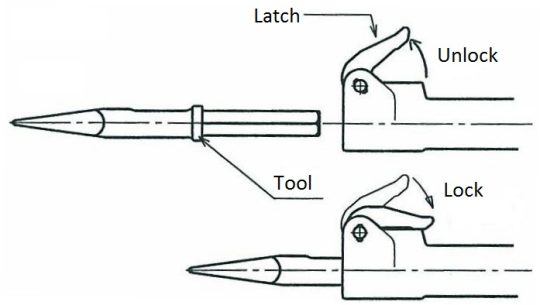

1. Розблокуйте засувку на відбійному молотку та вставте інструмент (наприклад, шестигранник
). Якщо інструмент застряг на півдорозі при вставці, поверніть його.

2. Зафіксуйте клямку. Переконайтеся, що інструмент надійно закріплений.

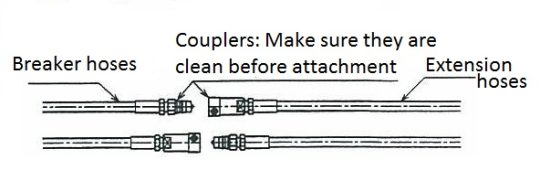

3. Перед підключенням відбійного молотка до гідравлічного силового агрегату переконайтеся у відсутності пилу та бруду всередині муфт.

4. Увімкніть джерело живлення. (Запустіть двигун від блока живлення)

ОПЕРАЦІЯ

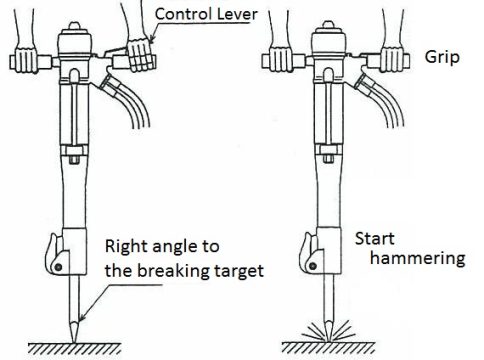

5. Відбійний молоток і мета відбивання повинні розташовуватися під прямим кутом.
Натисніть на відбійний молоток всією своєю вагою.
Візьміться за важіль управління та почніть бити молотком.

6. Не стукайте молотком по тому самому місцю більше 30 секунд.
Якщо цільовий об’єкт не розбивається протягом 30 секунд, змініть точку удару.

7. Не стукайте молотком більше 10 секунд.

ПІСЛЯ ОПЕРАЦІЇ

8. Зупиніть блок живлення після завершення роботи.

9. Підніміть інструмент, щоб поршень повернувся у вихідне положення.

10. Від’єднайте подовжувальні шланги.

11. З’єднайте обидва з’єднувачі на вимикачі, щоб запобігти потраплянню пилу та бруду.

12. Розблокуйте клямку та вийміть інструмент із основного корпусу.

13. Ретельно видаліть бруд та пил з відбійного молотка.

Обслуговування

1. ПЕРЕД ДОВГОВІЛЬНИМ ЗБЕРІГАННЯМ

(1) Підключіть відбійний молоток до гідравлічного джерела живлення та використовуйте наконечник котушки, щоб підняти поршень до кінця.

(2) Нанесіть антикорозійну олію на поршень з боку хвостовика.

<УВАГА>
Недотримання вищезазначених пунктів (1) (2) може призвести до іржі на поршні, витоку олії та заклинювання.

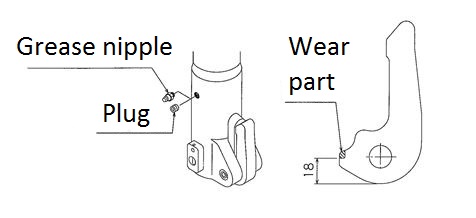

(3) Замініть пробку (48) на мастильний ніпель (68) і змастіть 5-8 разів за допомогою мастильного насоса.

(4) Протріть основний корпус тканиною, змоченою олією, та очистіть його.
Накрийте кришкою і зберігайте у місці, де немає вологи.

2. ПЕРІОДИЧНИЙ ОГЛЯД

Уточніть у свого дилера інформацію про періодичні перевірки.

Пункт перевірки	Годинник роботи
Заряд азоту в акумуляторі	300 годин або 1 рік
Заміна діафрагми акумулятора	500 годин або 2 роки
Заміна кожного кільця ущільнювача	Кожні 3 роки
Заміна кільця ущільнювача штока клапана	500 годин або 2 роки
Заміна наповнювача U-подібної чашки	500 годин або 2 роки
Рухливі кущики з мастила (8 г)	Кожні 50 годин
Зношування рухомого куща	Кожні 250 годин чи щороку
