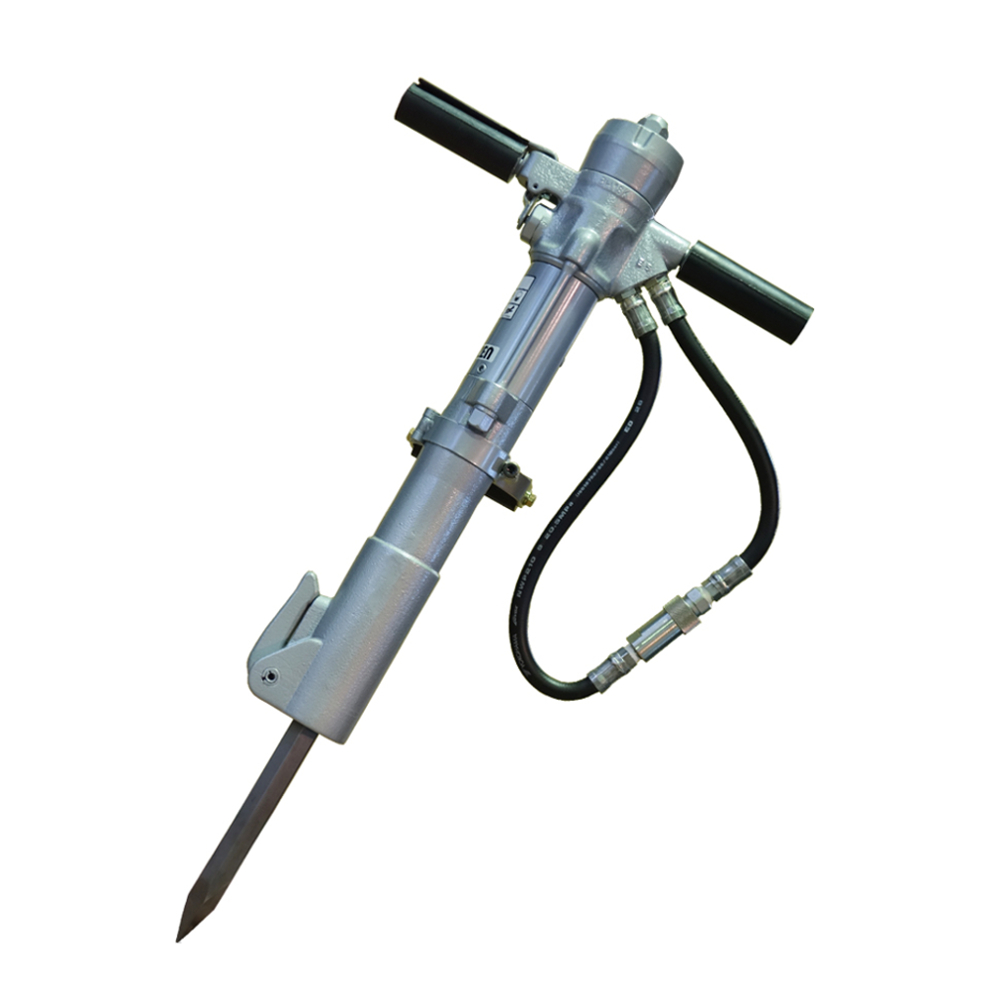

BH18K – це найпотужніший відбійний молоток у класі 18 кг, вдвічі потужніший, ніж аналогічний за вагою електричний відбійний молоток. Через велику силу удару необхідно запобігти відскок точки від ніг оператора; функція захисту від відскоку допомагає точно націлити точку удару.

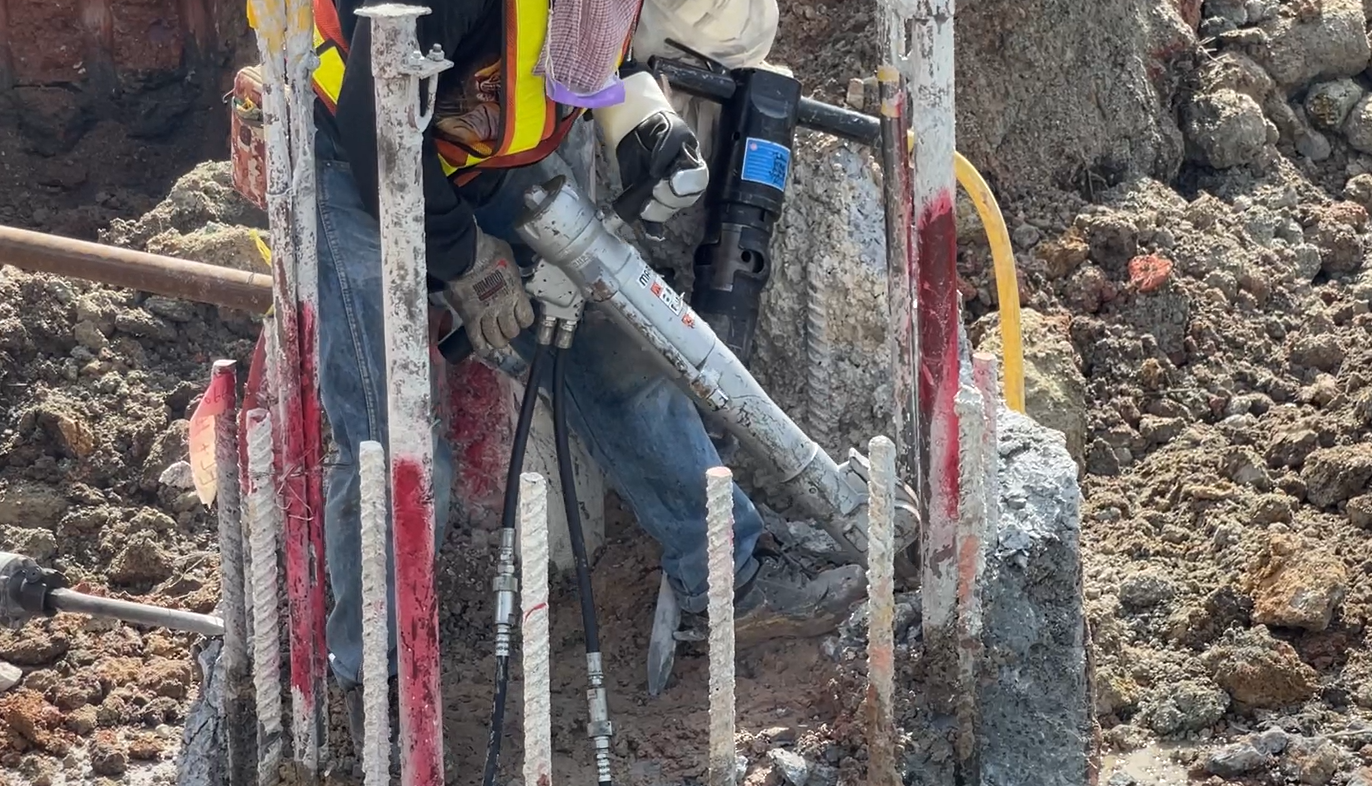

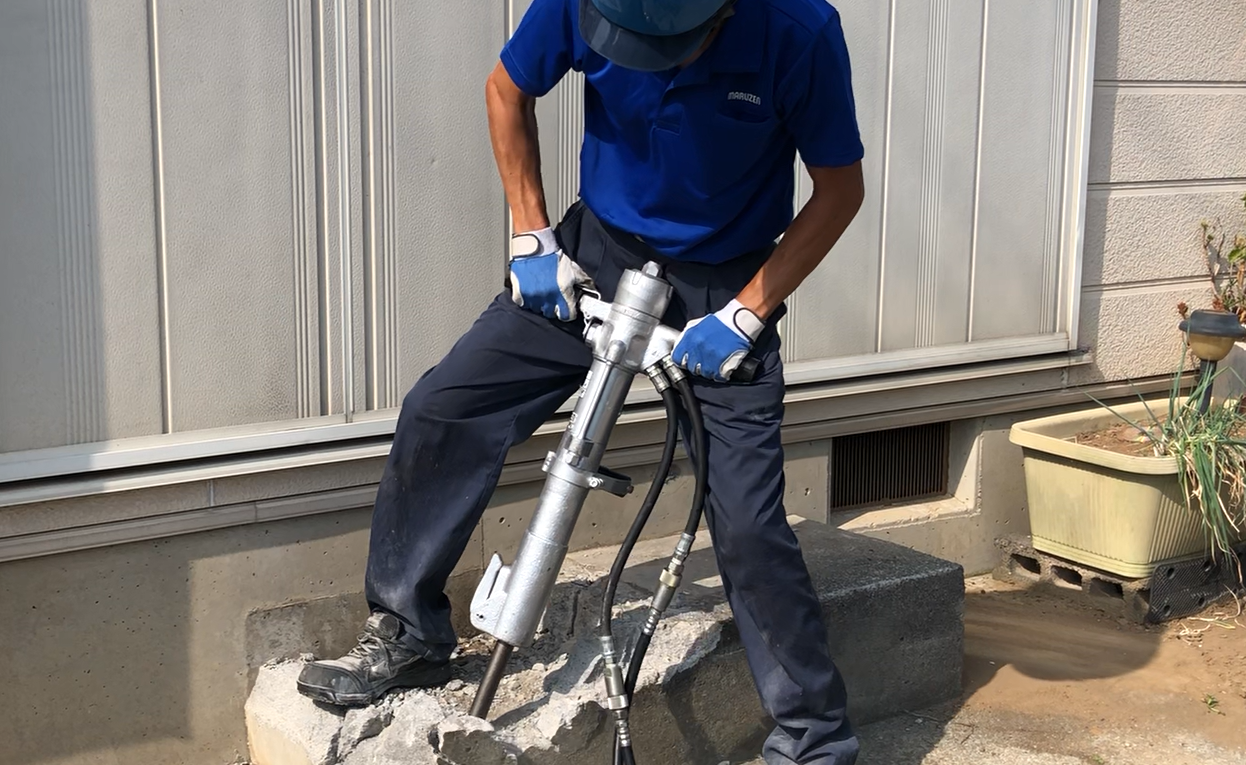

Модель BH18K в основному використовується для дорожнього будівництва, технічного обслуговування або знесення будинків. Гідравлічна мобільність найбільш зручна для будівельних майданчиків, де складно доставити потужні джерела енергії, такі як генератори або компресори, особливо корисна в зонах стихійних лих.
СПЕЦІАЛЬНІ ІНСТРУМЕНТИ
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція
При підключенні цього вимикача до джерела живлення, відмінного від блоку живлення Maruzen UH070, переконайтеся, що джерело живлення, що використовується, знаходиться в межах діапазону (витрата масла, тиск і т. д.), зазначеного вище.
ПІДГОТОВКА

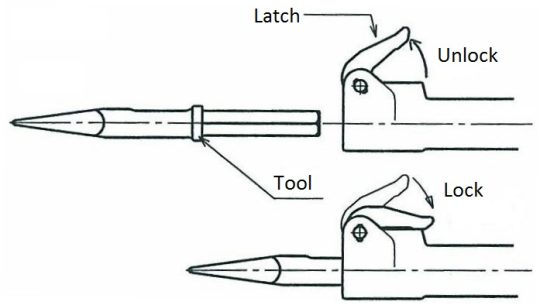

1. Розблокуйте засувку на відбійному молотку та вставте інструмент (наприклад, шестигранник
). Якщо інструмент застряг на півдорозі при вставці, поверніть його.
2. Зафіксуйте клямку. Переконайтеся, що інструмент надійно закріплений.
3. Перед підключенням відбійного молотка до гідравлічного силового агрегату переконайтеся у відсутності пилу та бруду всередині муфт.
4. Увімкніть джерело живлення.
(Запустіть двигун від блока живлення)
ОПЕРАЦІЯ

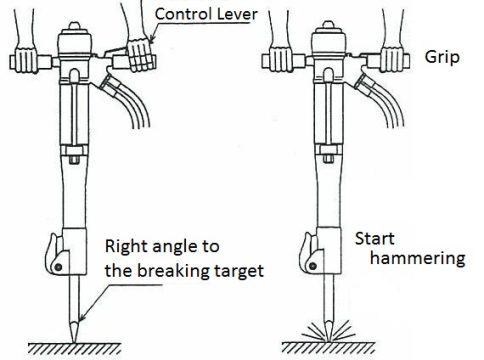

5. Відбійний молоток і мета відбивання повинні розташовуватися під прямим кутом.
Натисніть на відбійний молоток всією своєю вагою.
Візьміться за важіль управління та почніть бити молотком.
6. Не стукайте молотком по тому самому місцю більше 30 секунд.
Якщо цільовий об’єкт не розбивається протягом 30 секунд, змініть точку удару.
7. Не стукайте молотком більше 10 секунд.
ПІСЛЯ ОПЕРАЦІЇ
8. Зупиніть блок живлення після завершення роботи.
9. Підніміть інструмент, щоб поршень повернувся у вихідне положення.
10. Від’єднайте подовжувальні шланги.
11. З’єднайте обидва з’єднувачі на вимикачі, щоб запобігти потраплянню пилу та бруду.
12. Розблокуйте клямку та вийміть інструмент із основного корпусу.
13. Ретельно видаліть бруд та пил з відбійного молотка.
Обслуговування
1. ПЕРЕД ДОВГОВІЛЬНИМ ЗБЕРІГАННЯМ
(1) Підключіть відбійний молоток до гідравлічного силового агрегату, вставте будь-який дерев’яний брусок (∅20–25 мм, L 350 мм) у передню частину, щоб підняти поршень до кінця.
(2) Нанесіть антикорозійну олію на поршень з боку хвостовика.
<УВАГА>
Недотримання вищезазначених пунктів (1) (2) може призвести до утворення іржі всередині бурової установки, витоку олії та застрягання.
(3) Нанесіть масло на весь вимикач вологою тканиною.
Щільно накрийте його та переконайтеся, що він знаходиться в місці з низькою вологістю.
(4) Зніміть пробку з передньої частини та прикріпіть мастильний ніпель для нанесення мастила.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункти перевірки | Цикл перевірки |
| Заряд азоту в акумуляторі | 250 годин або 1 рік |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Заміна кожного кільця ущільнювача | |
| Заміна наповнювача U-подібної чашки | |
| Рухливі кущики з мастила (8 г) | Кожні 50 годин |
| Знос засувки | 1 рік |
* Тиск азоту в акумуляторі: 3,9 МПа
