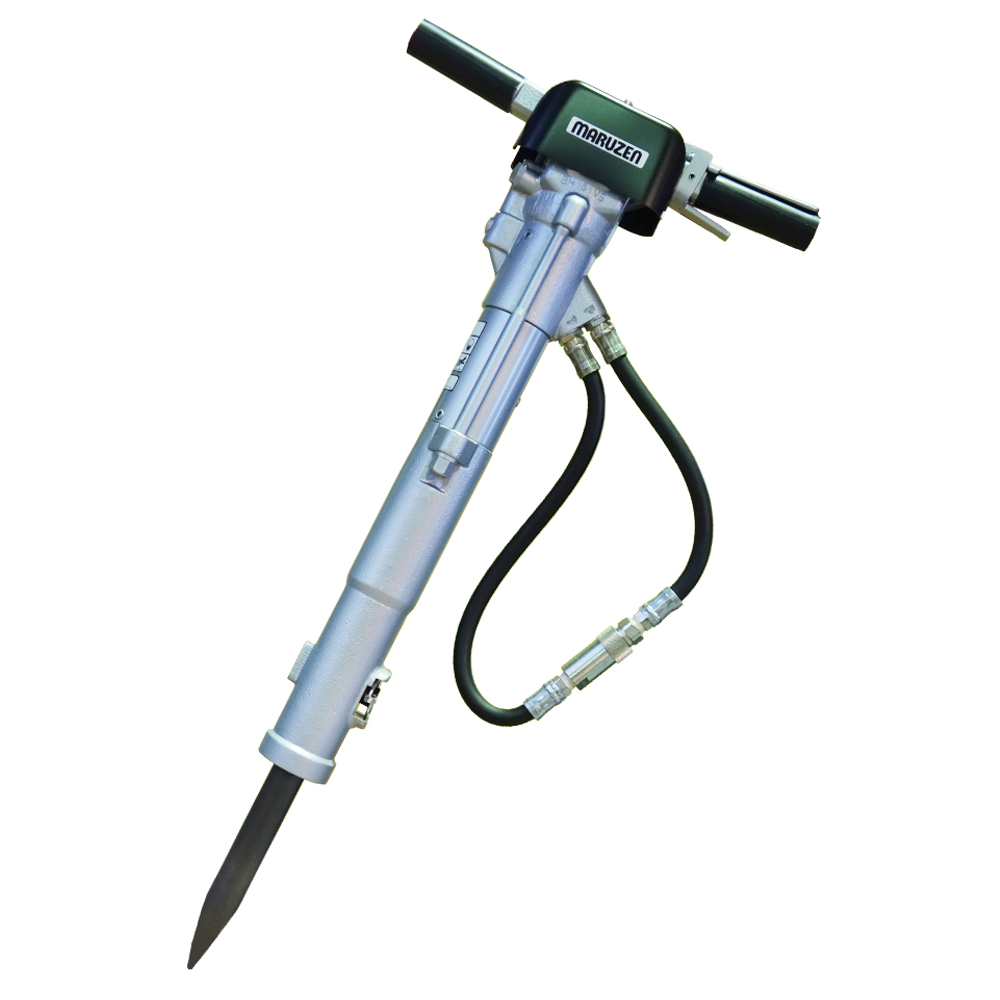

BH16VS розроблений як пристрій для гасіння вібрацій та шуму. Для зниження вібрації, що впливає на оператора, він оснащений антивібраційною рукояткою . А для запобігання відскоку точки удару від ніг оператора передбачено функцію захисту від відскоку. Це допомагає точно націлити точку удару.
Безшумна точка кріплення допомагає зменшити рівень шуму під час роботи. Модель BH16VS підходить для використання у містах та житлових районах.
СПЕЦІАЛЬНИЙ ТИХИЙ ПОІНЦЕВ …
Інструкція
Завжди переконайтеся, що автоматичний вимикач підключено до джерела живлення, потужність якого знаходиться в межах допустимого діапазону, зазначеного у наведеній вище специфікації.
ПІДГОТОВКА

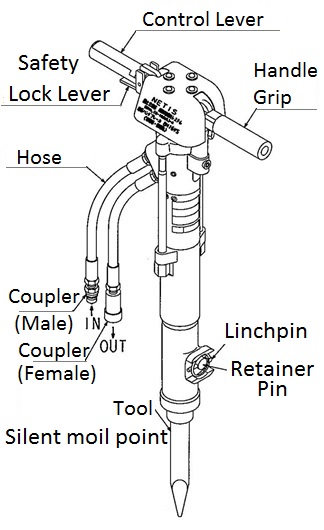

1. Щоб вставити інструмент, розблокуйте стопорний штифт і фіксуючу скобу.
Якщо інструмент застряг на півдорозі при вставці (якщо інструмент шестигранний), поверніть його.
2. Встановіть стопорний штифт та фіксуючий штифт (див. нижче).
Переконайтеся, що інструмент надійно закріплений.
3. Перед підключенням відбійного молотка до гідравлічного силового агрегату переконайтеся, що всередині муфт немає пилу або бруду. Після підключення зафіксуйте муфти.
4. Запустіть двигун від акумулятора.
ОПЕРАЦІЇ
5. Автоматичний вимикач та об’єкт для зняття напруги повинні розташовуватися під прямим кутом.
Натисніть на вимикач своєю вагою. Візьміться за важіль блокування запобіжника та за важіль керування.

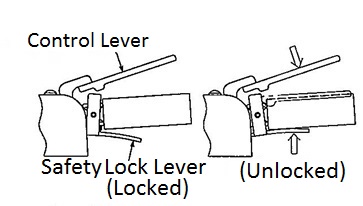

Машина запуститься. (Як розблокувати важіль блокування запобіжника)
6. Не стукайте молотком по тому самому місцю більше 30 секунд.
Якщо цільовий об’єкт не розбивається протягом 30 секунд, змініть точку удару.
7. Не стукайте молотком більше 10 секунд.
8. Ефект від низького рівня шуму слабшає у міру зношування гумового амортизатора інструменту.
Замініть гумовий амортизатор.
ПІСЛЯ ОПЕРАЦІЙ
9. Після завершення роботи вимкніть джерело живлення.
10. Натисніть інструмент, щоб втиснути поршень.
11. Від’єднайте подовжувальні шланги.
12. З’єднайте обидва з’єднувачі на вимикачах разом.
Це запобігає потраплянню пилу та бруду в з’єднувачі та шланги.
13. Ретельно видаліть бруд та пил з відбійного молотка.

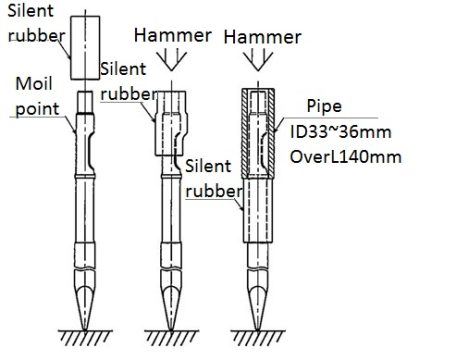

Як замінити шалену гумку
1. Щоб видалити зношену гуму сайлентблоків, зніміть її, зрізавши ножем.
2. Для встановлення нанесіть масло на внутрішній діаметр гумової прокладки,
постукайте по верхній частині пластиковим молотком, щоб не пошкодити прокладку.
Вставте, доки вона не збігається з точкою кріплення.
3. Використовуйте, наприклад, трубу, щоб вставити гумоізолюючу гумку в канавку, як показано нижче.
Обслуговування
1. ЩОДЕННІ ПЕРЕВІРКИ
(1) Перевірте, чи немає витоків масла або вилуговування масла з вимикача та шлангів.
(2) Перевірте, чи немає пошкоджень або тріщин, які можуть призвести до поломки інструменту.
(3) Перевірте, чи немає пошкоджень на гумовій прокладці.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункти перевірки | Години роботи |
| Заряд азоту в акумуляторі | 300 годин або 1 рік |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Заміна кільця ущільнювача штока клапана | |
| Заміна наповнювача U-подібної чашки | |
| Заміна кожного кільця ущільнювача | Понад 3 роки |
* Тиск азоту в акумуляторі: 3,9 МПа (40 кгс/м²)
