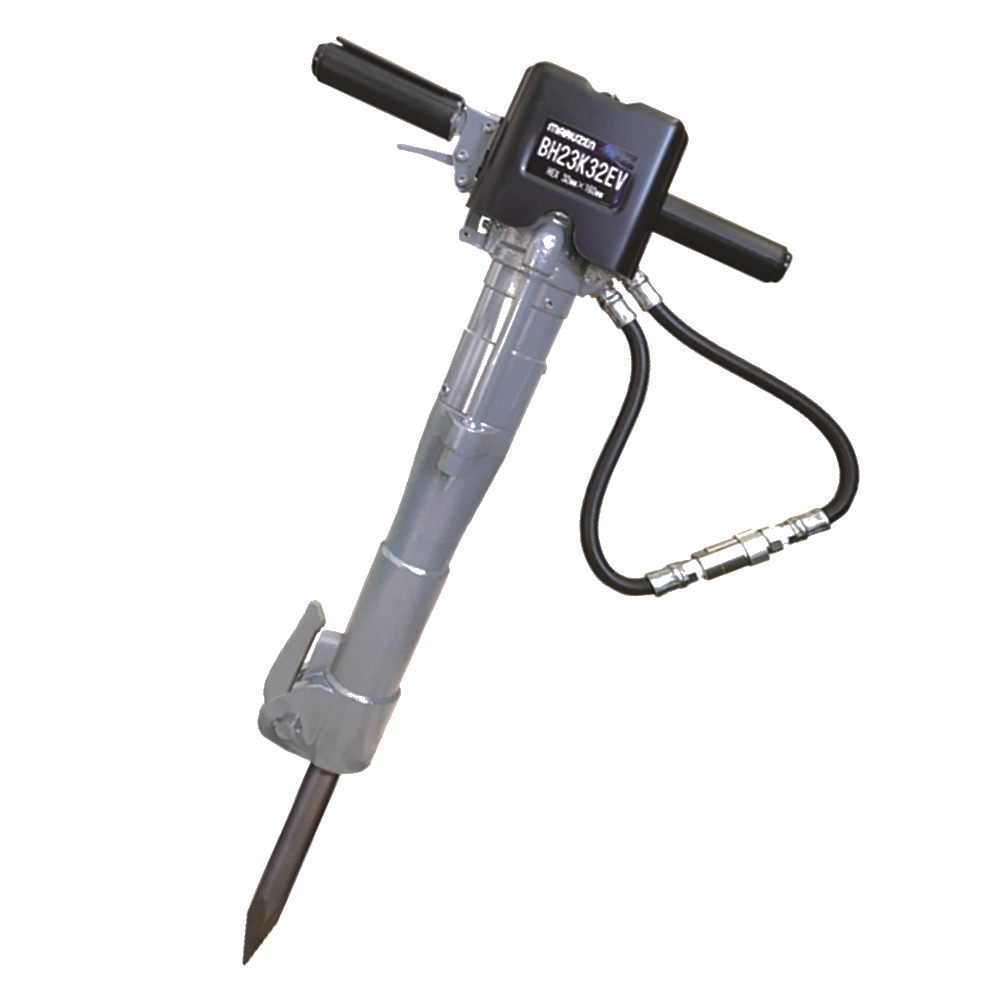

Модель BH23K32EV розроблена відповідно до європейських стандартів , найпотужніша з них – BH23K. Потужність залишається незмінною, а для відповідності вимогам CE модель BH23K32EV оснащена антивібраційною рукояткою для зниження вібрації, що впливає на оператора.
Як і BH23K, враховуючи високу міцність, ця модель має функцію захисту від відскоку, що дозволяє точно визначити точку перелому.

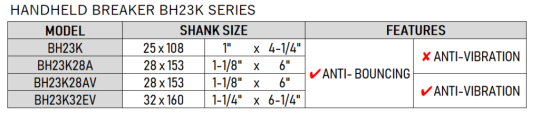

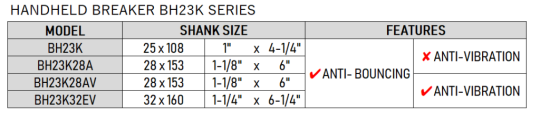

Розмір хвостовика наконечника ножа відповідає 32 мм , що робить його поширеним в ЄС.

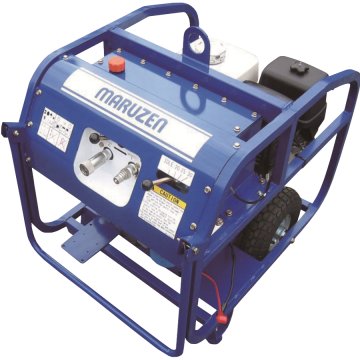

Як джерело живлення використовуйте UH130.
･Регульований потік масла в трьох режимах.
Виберіть один з варіантів: 20 л/хв, 25 л/хв або 30 л/хв.
( Перевірте технічні характеристики UH130 )
ВІДЕОРОЛІКИ ПРО ПРОДУКЦІЮ
Інструкція
При підключенні цього вимикача до джерела живлення, відмінного від блоку живлення Maruzen UH070, переконайтеся, що джерело живлення, що використовується, знаходиться в межах діапазону (витрата масла, тиск і т. д.), зазначеного вище.
ПІДГОТОВКА

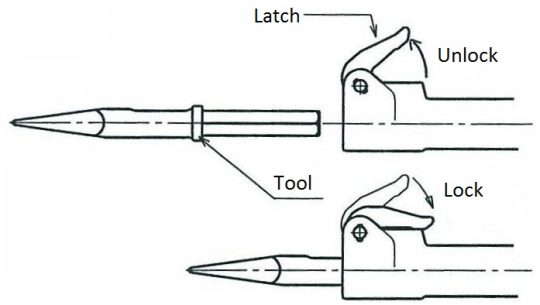

1. Розблокуйте засувку на відбійному молотку та вставте інструмент (наприклад, шестигранник). Якщо інструмент застряг на півдорозі при вставці, поверніть його.
2. Зафіксуйте клямку. Переконайтеся, що інструмент надійно закріплений.

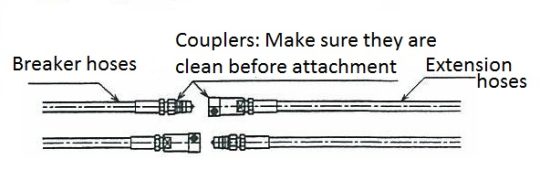

3. Перед підключенням відбійного молотка до гідравлічного силового агрегату переконайтеся, що всередині муфт немає пилу або бруду.
4. Увімкніть джерело живлення. (Запустіть двигун від блока живлення)
ОПЕРАЦІЯ

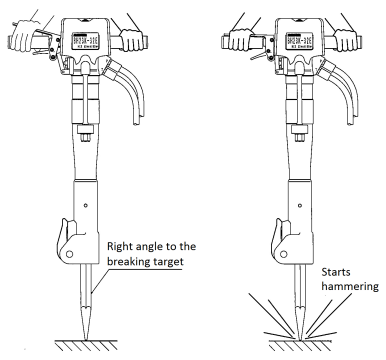

5. Відбійний молоток і мета відбивання повинні розташовуватися під прямим кутом.
Натисніть на відбійний молоток всією своєю вагою.
Візьміться за важіль управління та почніть бити молотком.
6. Не стукайте молотком по тому самому місцю більше 30 секунд.
Якщо цільовий об’єкт не розбивається протягом 30 секунд, змініть точку удару.
7. Не стукайте молотком більше 10 секунд.
ПІСЛЯ ОПЕРАЦІЇ
8. Зупиніть блок живлення після завершення роботи.
9. Підніміть інструмент, щоб поршень повернувся у вихідне положення.
10. Від’єднайте подовжувальні шланги.
11. З’єднайте обидва з’єднувачі на вимикачі, щоб запобігти потраплянню пилу та бруду.
12. Розблокуйте клямку та вийміть інструмент із основного корпусу.
13. Ретельно видаліть бруд та пил з відбійного молотка.
Обслуговування
1. ЩОДЕННІ ПЕРЕВІРКИ
Перевіряйте перед кожною операцією.
1. Перевірте, чи немає витоку масла зі шлангів або відбійного молотка.
2. Перевірте інструменти на наявність тріщин або пошкоджень.
2. ПЕРІОДИЧНІ ПЕРЕВІРКИ
Уточніть у свого дилера інформацію про періодичні перевірки.
| Пункти перевірки | Годинник роботи |
| Заряд азоту в акумуляторі | 250 годин або 1 рік |
| Заміна діафрагми акумулятора | 500 годин або 2 роки |
| Заміна кільця ущільнювача штока клапана | |
| Заміна наповнювача U-подібної чашки | |
| Заміна кожного кільця ущільнювача | 2 роки |
| Заміна наповнювача U-подібної чашки | 2 роки |
| Рухливі кущики з мастила (8 г) | Кожні 50 годин |
* Тиск азоту в акумуляторі: 2,5 МПа (25,49 кгс/м²)
