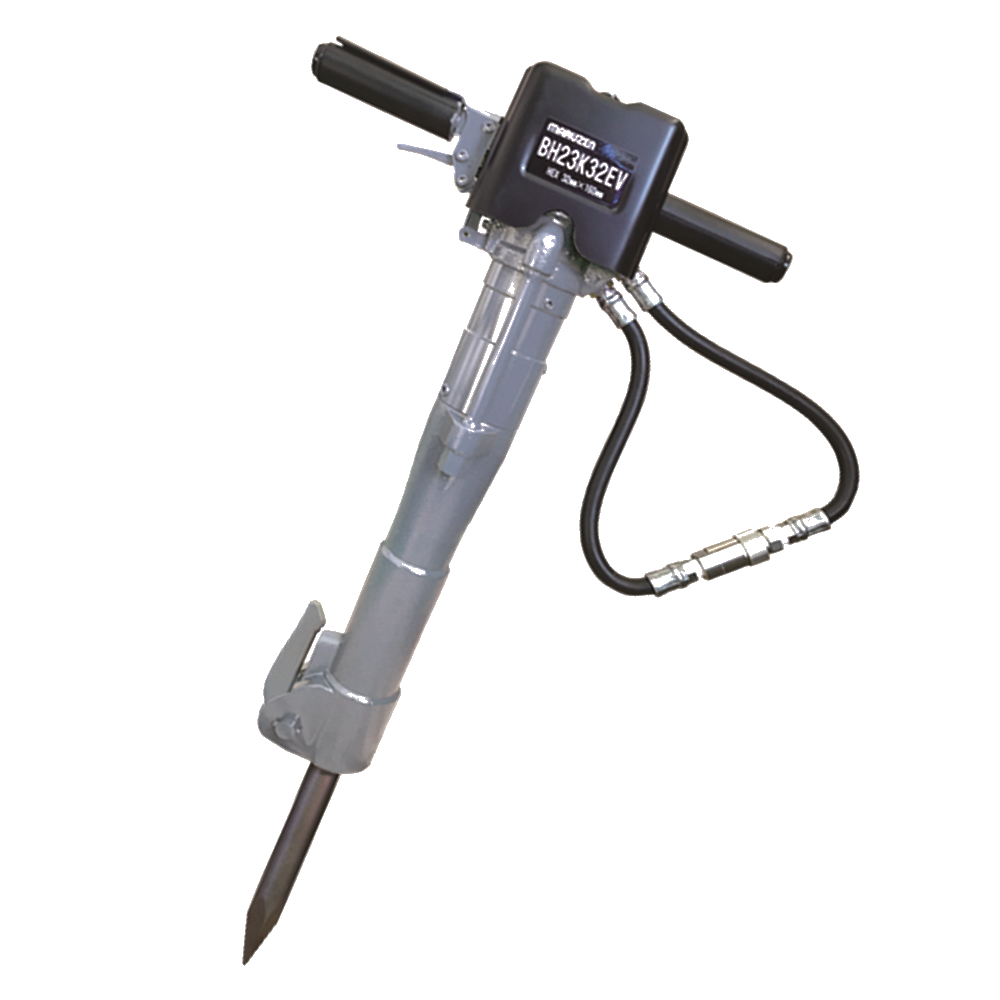

Модель BH23K32EV разработана в соответствии с европейскими стандартами , самая мощная из них – BH23K. Мощность остается неизменной, а для соответствия требованиям CE модель BH23K32EV оснащена антивибрационной рукояткой для снижения вибрации, воздействующей на оператора.
Как и BH23K, учитывая высокую прочность, эта модель обладает функцией защиты от отскока, что позволяет точно определить точку перелома.
Размер хвостовика наконечника ножа соответствует 32 мм , что делает его широко распространенным в ЕС.
В качестве источника питания используйте UH130.
･Регулируемый поток масла в трех режимах.
Выберите один из вариантов: 20 л/мин, 25 л/мин или 30 л/мин.
( Проверьте технические характеристики UH130 )
ВИДЕОРОЛИКИ О ПРОДУКЦИИ
Инструкция
При подключении данного выключателя к источнику питания, отличному от блока питания Maruzen UH070, убедитесь, что используемый вами источник питания находится в пределах диапазона (расход масла, давление и т. д.), указанного выше.
ПОДГОТОВКА

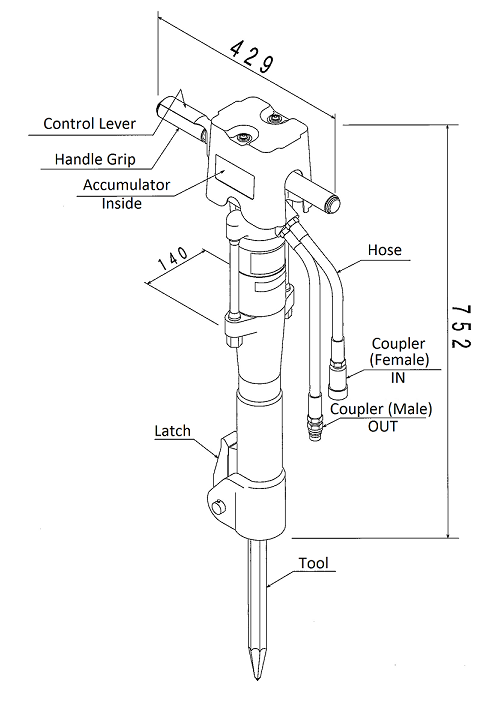

1. Разблокируйте защелку на отбойном молотке и вставьте инструмент (например, шестигранник). Если инструмент застрял на полпути при вставке, поверните его.
2. Зафиксируйте защелку. Убедитесь, что инструмент надежно закреплен.

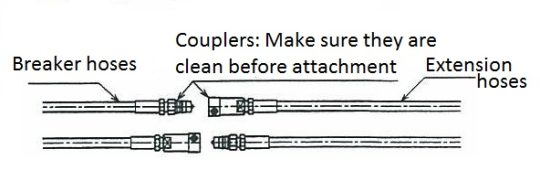

3. Перед подключением отбойного молотка к гидравлическому силовому агрегату убедитесь, что внутри муфт нет пыли или грязи.
4. Включите источник питания. (Запустите двигатель от блока питания)
ОПЕРАЦИЯ

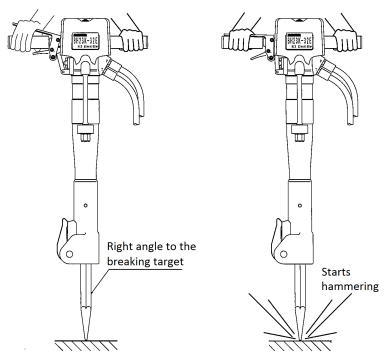

5. Отбойный молоток и мишень для отбивания должны располагаться под прямым углом.
Надавите на отбойный молоток всем своим весом.
Возьмитесь за рычаг управления и начните бить молотком.
6. Не стучите молотком по одному и тому же месту более 30 секунд.
Если целевой объект не разбивается в течение 30 секунд, смените точку удара.
7. Не стучите молотком более 10 секунд.
ПОСЛЕ ОПЕРАЦИИ
8. Остановите блок питания после завершения работы.
9. Поднимите инструмент вверх, чтобы поршень вернулся в исходное положение.
10. Отсоедините удлинительные шланги.
11. Соедините вместе оба соединителя, расположенные на выключателе, чтобы предотвратить попадание пыли и грязи.
12. Разблокируйте защелку и извлеките инструмент из основного корпуса.
13. Тщательно удалите грязь и пыль с отбойного молотка.
Обслуживание
1. ЕЖЕДНЕВНЫЕ ПРОВЕРКИ
Проверяйте перед каждой операцией.
1. Проверьте, нет ли утечки масла из шлангов или самого отбойного молотка.
2. Проверьте инструменты на наличие трещин или повреждений.
2. ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ
Уточните у своего дилера информацию о периодических проверках.
| Пункты проверки | Часы работы |
| Заряд азота в аккумуляторе | 250 часов или 1 год |
| Замена диафрагмы аккумулятора | 500 часов или 2 года |
| Замена уплотнительного кольца штока клапана | |
| Замена наполнителя U-образной чашки | |
| Замена каждого уплотнительного кольца | 2 года |
| Замена наполнителя U-образной чашки | 2 года |
| Подвижные кустики из смазки (8 г) | Каждые 50 часов |
* Давление азота в аккумуляторе: 2,5 МПа (25,49 кгс/м²)
